BTD25350

BTD25350x系列雙通道隔離型門極驅動器，峰值輸出電流可達10A（典型值），采用SOW-18（寬體）封裝，高達5000Vrms的隔離電壓，可用于驅動MOSFET、IGBT、SiC MOSFET等功率器件。BTD25350系列產品原邊提供禁用管腳DIS和死區時間管腳DT設置，副邊提供3種管腳配置：

BTD25350MM提供門極米勒鉗位功能，以防止米勒電流造成功率器件誤導通。

BTD25350MS提供獨立的開通和關斷輸出管腳，可分別獨立控制功率器件的開通和關斷行為。

BTD25350ME對副邊的正電源配置欠壓保護功能，確保功率器件可以獲得足夠的門極開通正電壓。

BASiC_BTD25350x_Rev_0_2_CN

應用領域

電機傳動
充電樁
通信電源
新能源車載電源
UPS
組串式光伏逆變器
BUCK-BOOST拓?fù)?

產品特點

隔離電壓高達5000Vrms（SOW-18）@UL1577
峰值輸出電流典型值高達10A
傳輸延時低至60ns
最高支持開關頻率1MHz
原邊電源支持3~5V
副邊電源最高支持33V
原邊副邊電源分別支持欠壓保護
輸入電平兼容3.3V、5V電平
三種管腳配置可選：
米勒鉗位功能（BTD25350MM）
開通、關斷分別控制（BTD25350MS）
VDDx對GNDx欠壓保護（BTD25350ME）
SOW-18封裝，爬電距離8.5mm
工作環境溫度：-40~125℃

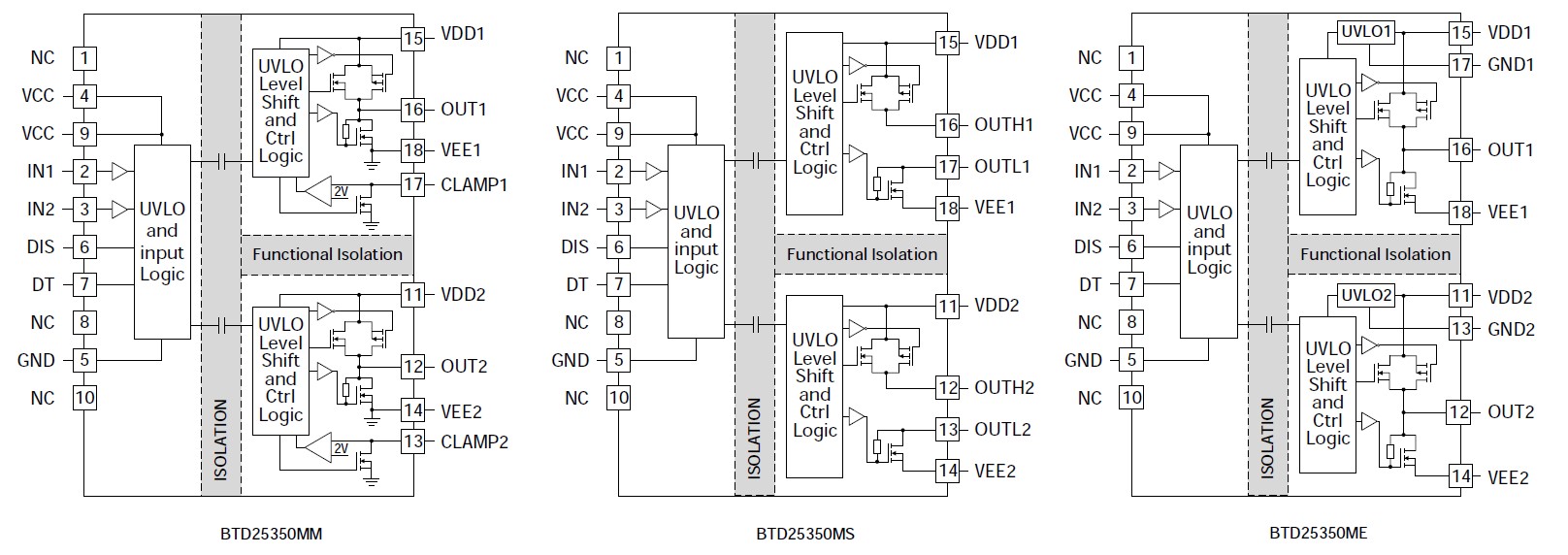

原理框圖

快速了解整體系統功能。

查看原理框圖
