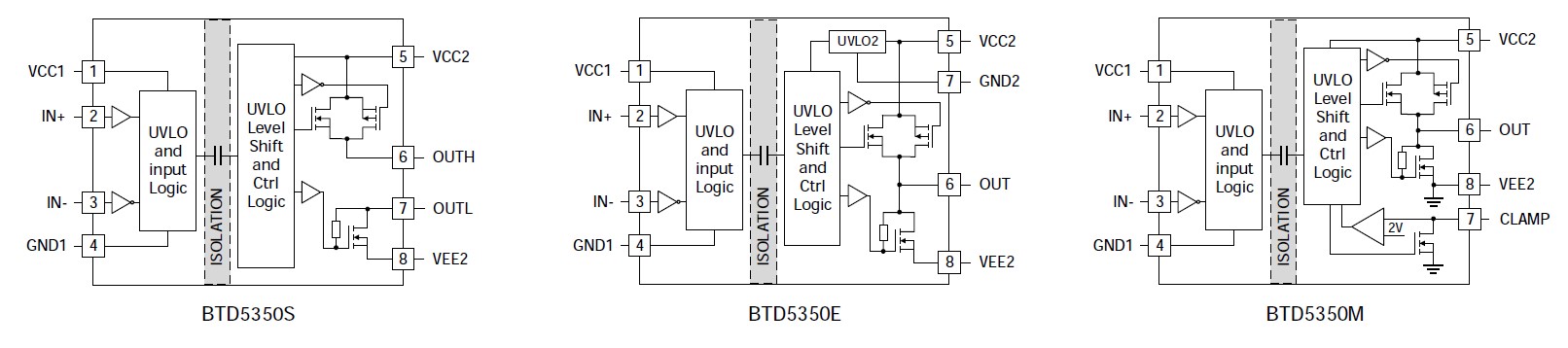

BTD5350x系列單通道隔離型門極驅動器，峰值輸出電流可達10A(典型值)，采用SOP-8(窄體)和SOW-8(寬體)兩種封裝，分別支持高達3000Vrms和5000Vrms的隔離電壓，可用于驅動MOSFET、IGBT、SiC MOSFET等功率器件。BTD5350x系列產品提供3種管腳配置：
BTD5350M提供門極米勒鉗位功能，以防止米勒電流造成功率器件誤導通。
BTD5350S 提供獨立的開通和關斷輸出管腳，可分別獨立控制功率器件的開通和關斷行為。
BTD5350E 對副邊的正電源配置欠壓保護功能，確保功率器件可以獲得足夠的門極開通電壓。
電機傳動 |
充電樁 |
通信電源 |
新能源車載電源 |
UPS |
組串式光伏逆變器 |
SOW-8隔離電壓高達5000Vrms |
SOP-8隔離電壓3000Vrms |
峰值輸出電流典型值10A |
傳輸延時低至60ns |
瞬態共模抗擾度(CMTI)典型值為150kV/us |
最高支持開關頻率1MHz |
原邊電源支持3~18V |
副邊電源最高支持33V |
原邊副邊電源分別支持欠壓保護 |
兼容3.3V、5V、15V輸入 |
米勒鉗位功能（BTD5350M） |
開通、關斷分別控制（BTD5350S） |
VCC2對GND2欠壓保護（BTD5350E） |
SOP-8窄體封裝，爬電距離4mm |
SOW-8寬體封裝，爬電距離8.5mm |
工作環境溫度為-40~125℃ |
