功率器件動態參數測試系統
安全、精準、大幅提高測試效率

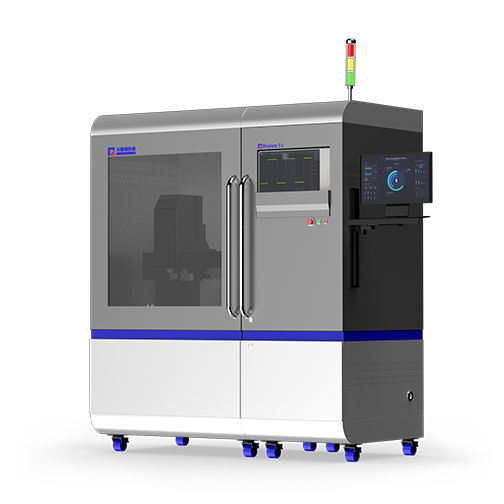

QTJT-D功率器件動態參數測試系統產品彩頁

QTJT-D 系列是青銅劍專為IGBT/SiC動態性能測試而開發的一款專業設備,可進行IGBT/SiC器件的單管、模塊、IPM/功率模組的動態參數測試。 系統主要由設備主機(控制模塊、高壓電源、可調負載電感、充放電模塊、配電模塊等)、示波器及探頭、 測試工裝等組成??蛇M(jìn)行多模塊并聯均流測試、雙脈沖動態測試、RBSOA安全工作區測試、一類/二類短路測試等。

產品特點
  • 01
    -40℃低溫動態參數測試

    完美的低溫制冷方案,溫控范圍-45℃~250℃;匹配多種防冷凝措施,防止低溫測試過程中冷凝水的產生,確保測試安全。

  • 02
    相位延遲校準裝置

    可手動或自動校準,方便測試使用;基于硬件方式的相位校準方案,更精準,更可靠。

  • 03
    低于10nH低雜感測試工裝

    專業定制設計,完美匹配被測件的低感電容及疊層母排設計,提供完美的SiC低感測試工裝。

  • 04
    自動化高效測試,一鍵導出報告

    多工況自動測試, 一鍵導出測試報告,可選格式及測試項

  • 05
    智能算法更可靠

    智能軟件算法、精準卡點,準確度高、一致性強

  • 06
    支持靈活定制

    可根據用戶檢測功能靈活定制,更適合使用

關鍵參數

測試電壓10~1700V/10~6500V

測試電流(峰值)20~6000A(10000A,10μs)

雜散電感<10nH(需特殊定制,僅測試工裝雜感)

門極電阻手動調整0~100Ω(可選配自動調整)

門極電壓調節范圍負壓:-15V-0V,正壓:0V~+25V

門極電壓精度±0.1V

脈沖信號形式單/雙脈沖、多脈沖

脈沖信號寬度0.1μs~1000μs,分辨率0.02μs,精度±0.1μs

負載電感10μH/50μH.../1000μH,8檔自動可調,精度±59;可選配置

遠程通訊LAN/USB

溫控裝置溫度控制范圍:常溫~200%C,精度±2%C:可選配低溫測試、溫度范圍等

安全防護過流過壓保護,防觸電漏電保護,高壓互鎖,快速放電,三色警示燈,急停等
