BTD21520x

BTD21520是一款雙通道隔離型門極驅動器，峰值拉電流(電流朝外)達4A，峰值灌電流(電流朝內)達6A，通過5000Vrms的加強絕緣將原副方進行隔離。

驅動器副邊的兩個通道之間實現功能絕緣，支持高達1850 VDC的工作電壓。該驅動器可配置為兩個低邊驅動器、兩個高側驅動器或一個死區時間(DT)可調的半橋驅動器。并配置有DIS禁用管腳，DIS腳輸入高電平時將同時關斷兩個輸出，該管腳懸空或接地時允許器件正常運行。

Bronze_BTD21520x_Rev_0_3_CN

應用領域

供電系統
電機控制系統
DC/DC 隔離供電
照明控制系統
等離子顯示器
太陽能和工業變換器
車載充電機
電池管理系統
充電站
牽引逆變器
混合動力汽車
純電動汽車

產品特點

隔離電壓高達5000Vrms(SOW-14)@UL1577；3000Vrms(SOP-16)@UL1577
雙通道隔離驅動
副邊電源最高支持33V
驅動峰值電流4/6A
集成禁用功能
集成死區時間設置功能
典型傳輸延時45ns
工作環境溫度-40~125℃

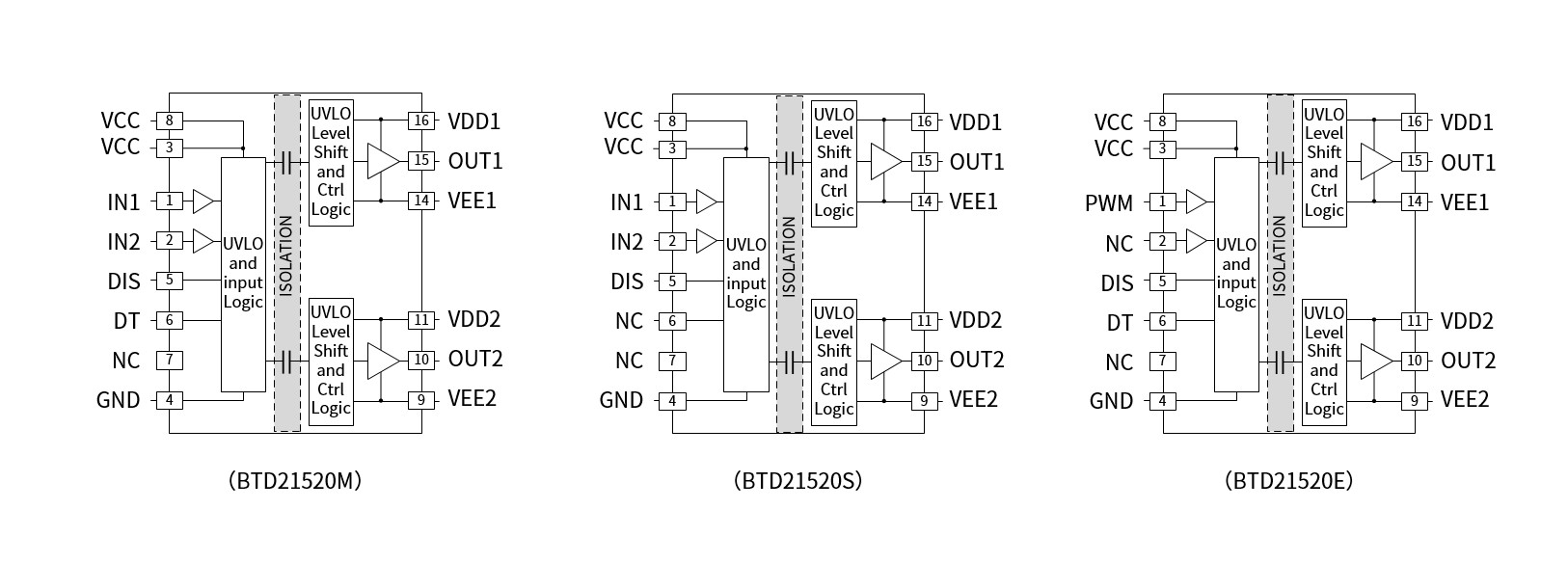

原理框圖

快速了解整體系統功能。

查看原理框圖
