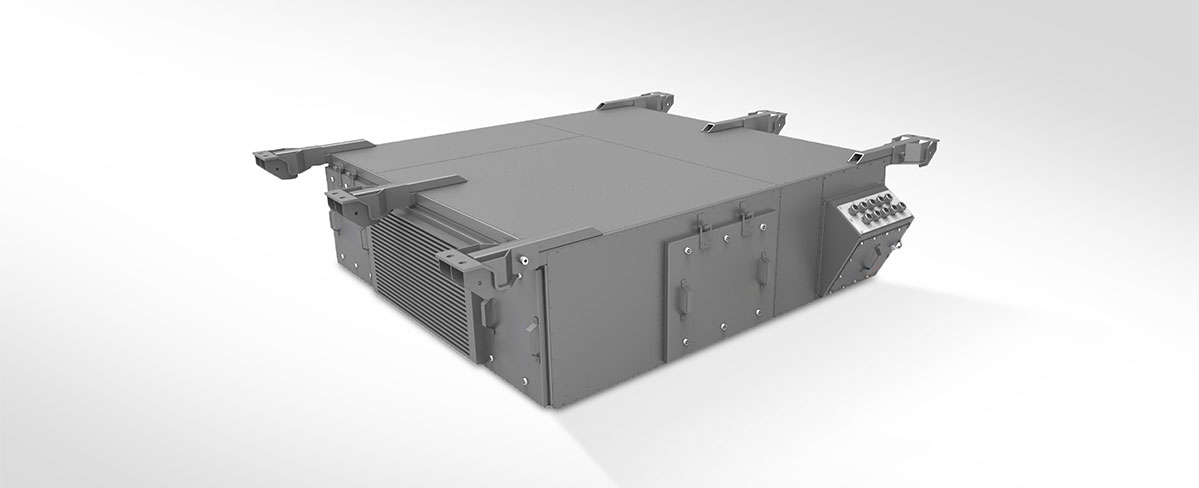

在車輛中,具有大量負載需采用380V交流電進行驅動,比如空調、氣泵等電機負載,這就需要增加逆變模塊,將DC/DC輸出的直流電壓轉換為50Hz的交流電壓,一般選用1200V功率器件搭建2電平或T型三電平實現。
*左右滑動查看更多

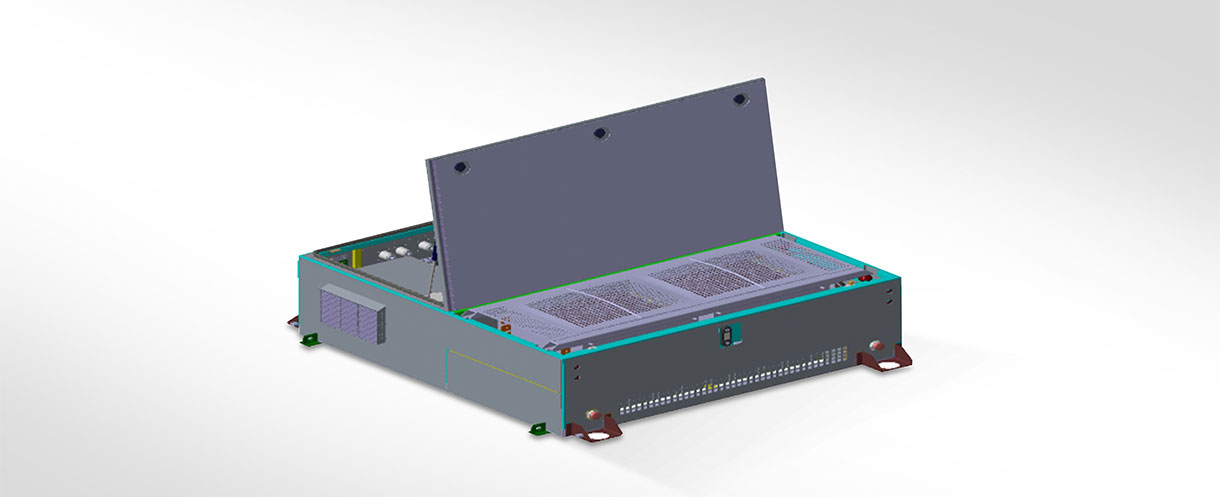

車輛上為確保重要部件的供電安全,如照明等負載,需配置一定數量的蓄電池進行應急供電。這部分電壓普遍較低,如110V,因此不能通過DC/DC模塊直接進行供電,而需要增加充電機模塊,將DC/DC模塊輸出的直流電壓降壓到合適的電壓為車載蓄電池進行充電。一般選用1200V功率器件搭建H橋?qū)崿F(xiàn)。
*左右滑動查看更多

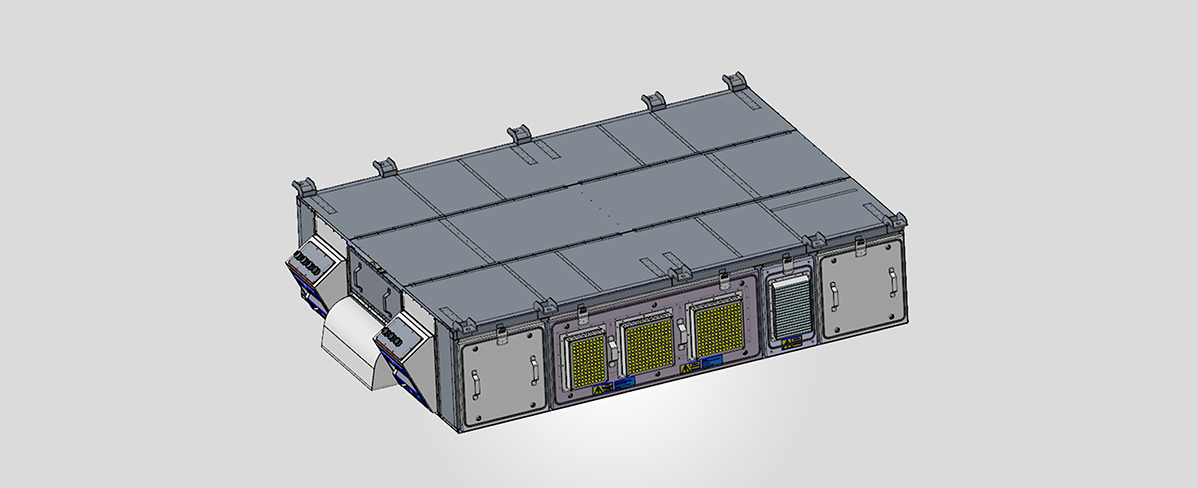

BOOST模塊電壓輸出較高,為了將電壓降壓到較低電壓,并實現供電側和負載側的隔離,會在BOOST模塊輸出級配置一個DC/DC模塊,選用全橋LLC變換,采用高頻變壓器進行隔離,將直流電壓降壓到600~800V,一般選用3300V或1200V大電流功率器件實現。
*左右滑動查看更多
由于車輛供電電壓受線路上負載波動的影響,存在較大的波動。為避免該波動對系統的影響,在直流母線輸入級一般會配置BOOST模塊,主要用于將穩定直流電壓,一般采用BOOST變換,選用3300V或1200V功率器件搭建2電平或I型3電平實現。
*左右滑動查看更多
