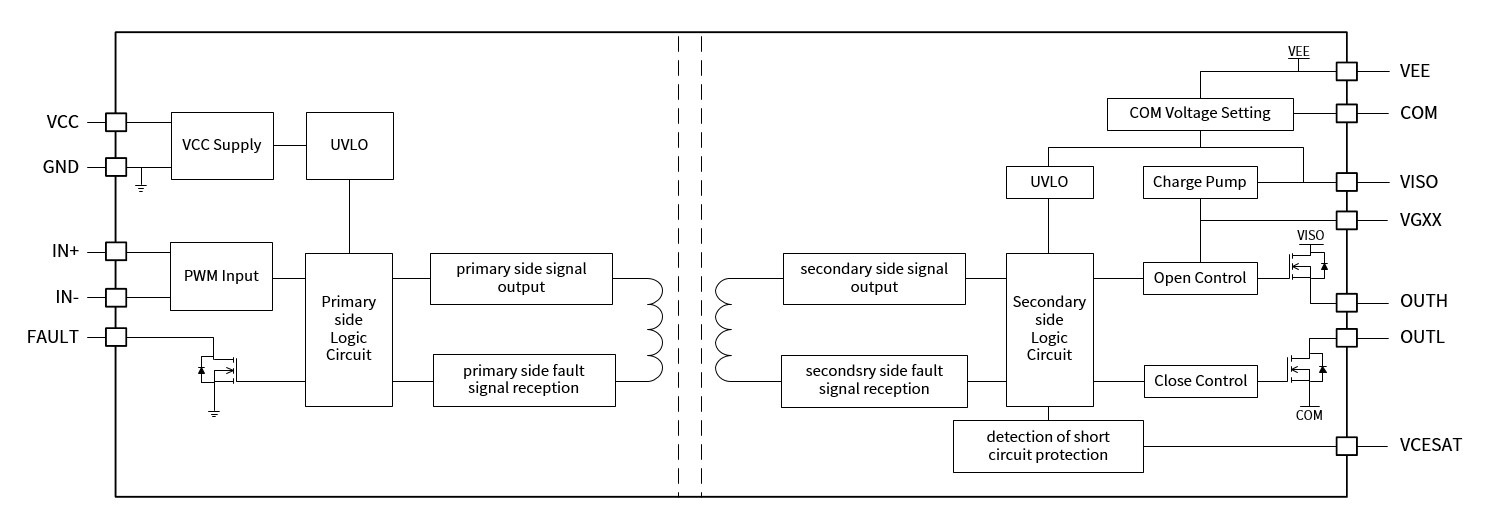

BTD3011R是一款單通道智能隔離門極驅動IC，采用磁隔離技術，絕緣電壓高達5000Vrms@SOW16封裝，輸出峰值電流典型值15A, 管腳功能集成功率器件短路保護和短路保護后軟關斷功能，集成原副邊電源欠壓保護。集成副邊電源穩壓器功能，此穩壓器可以根據副邊電源輸入電壓，使驅動管腳自動分配正負壓，適用在給電壓等級1200V以內的IGBT或者SiC MOSFET驅動。
EV電驅系統 |
空調壓縮機 |
DC-AC太陽能逆變器 |
電機驅動 |
絕緣電壓高達5000Vrms |
峰值輸出電流高達±15A |
可耐受100kV/us CMTI |
最高支持開關頻率75kHz |
副邊電源最高支持30V |
輸入級可耐受5V反電壓 |
輸入電平兼容3.3V、5V |
集成退飽和短路保護和軟關斷功能 |
集成原副邊欠壓保護功能 |
集成副邊正負電源穩壓器 |
寬體SOW-16封裝 |
工作環境溫度：-40~125℃ |
關注官方微信
應用領域
產品特點
