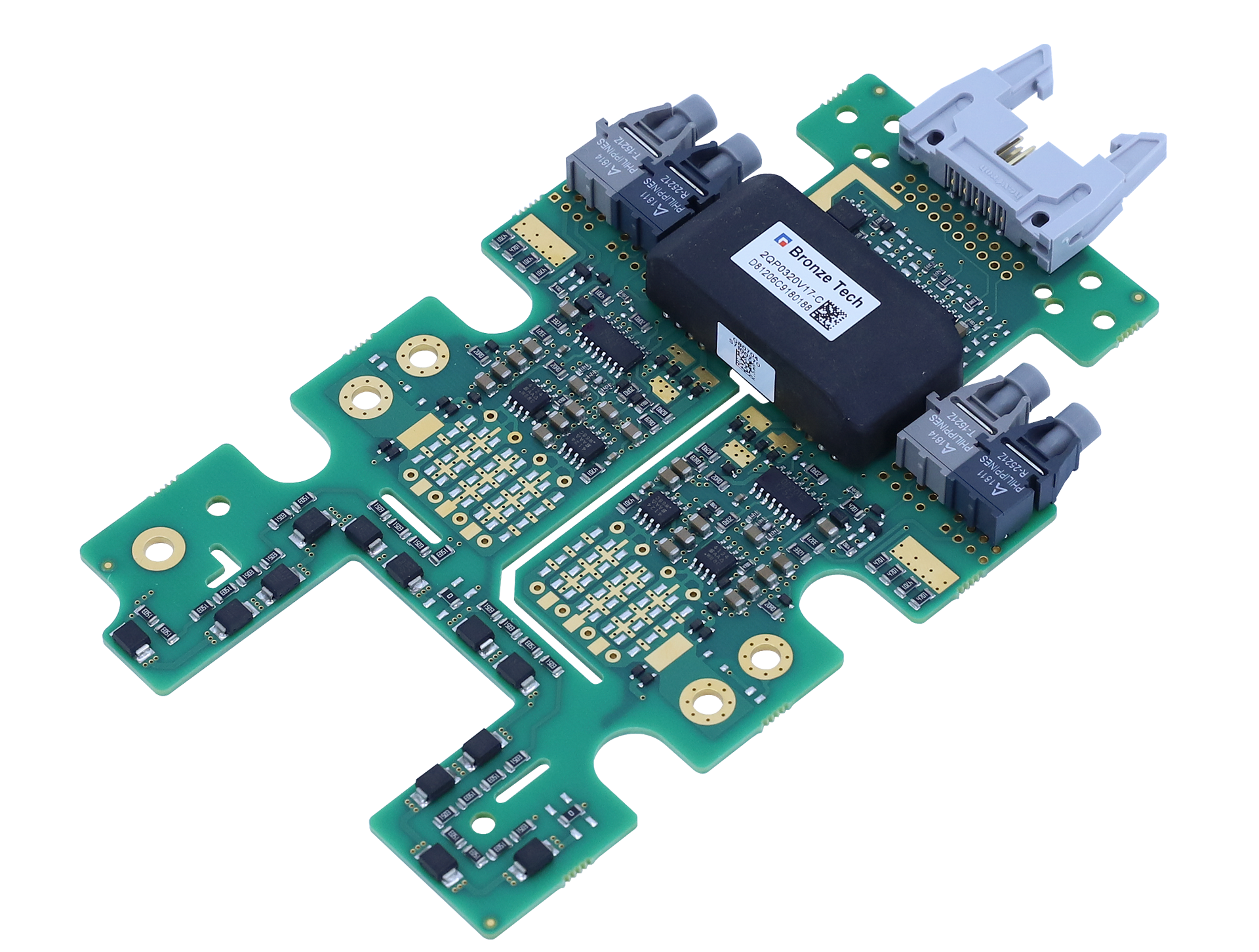

2QP0320Txx是一款雙通道中功率、緊湊型即插即用門極驅動器，基于青銅劍開發的第二代ASIC芯片組，用于高可靠性應用。
2QP0320Txx適用于1700V及以下電壓的PrimePack?封裝IGBT模塊搭建的半橋拓?fù)洌床寮从玫墓δ苁跪?qū)動板可直接焊接在IGBT模塊上使用，無需轉接處理。
儲能變流器 |
風電變流器 |
光伏逆變器 |
軌道交通輔助電源 |
雙通道即插即用IGBT驅動器 |
運行電壓最高1700V |
單通道峰值電流±20A，驅動功率3W |
絕緣耐壓6000V |
直接/半橋模式選擇 |
集成原/副邊供電欠壓保護 |
集成IGBT短路保護 |
集成有源鉗位 |
| 運行電壓 | 1700V | 最大開關頻率 | 50kHz |
| 門極開通電壓 | 15V | 門極關斷電壓 | -10V |
| 門極驅動功率 | 3W | 門極驅動電流 | ±20A |
| 供電電源電壓 | 15V | 供電電源最大電流 | |
| 運行溫度 | -40~+85℃ | 絕緣耐壓 | 6000Vac |
