2QD0535T33-C

2QD0535T33-C是基于青銅劍自主開發的ASIC芯片組設計而成的雙通道、大功率、高耐壓驅動器。專門為高壓大功率的應用領域而設計。

2QD0535T33-C可以驅動目前市面上可以見到的大部分的3300V及以下的IGBT模塊。內嵌的并聯功能使得它可以支持多個驅動器的并聯,同時還支持多電平拓?fù)鋺?yīng)用。

2QD0535T33-C是目前工業應用中同等功率等級中非常緊湊的驅動內核,適用于客戶的各種結構設計。


Bronze_2QD0535T33-C_V1.2

應用領域

風電變流器
光伏逆變器
儲能變流器
中壓變頻器

產品特點

雙通道IGBT驅動器
核心器件自主研發
功率器件最高電壓3300V
單通道驅動功率5W,峰值電流為±35A
集成隔離DC/DC電源
門極驅動電壓+15V/-10V
集成原邊/副邊電源欠壓保護
直接/半橋模式選擇
集成有源鉗位
集成VCE短路保護
耐壓高達10000Vac

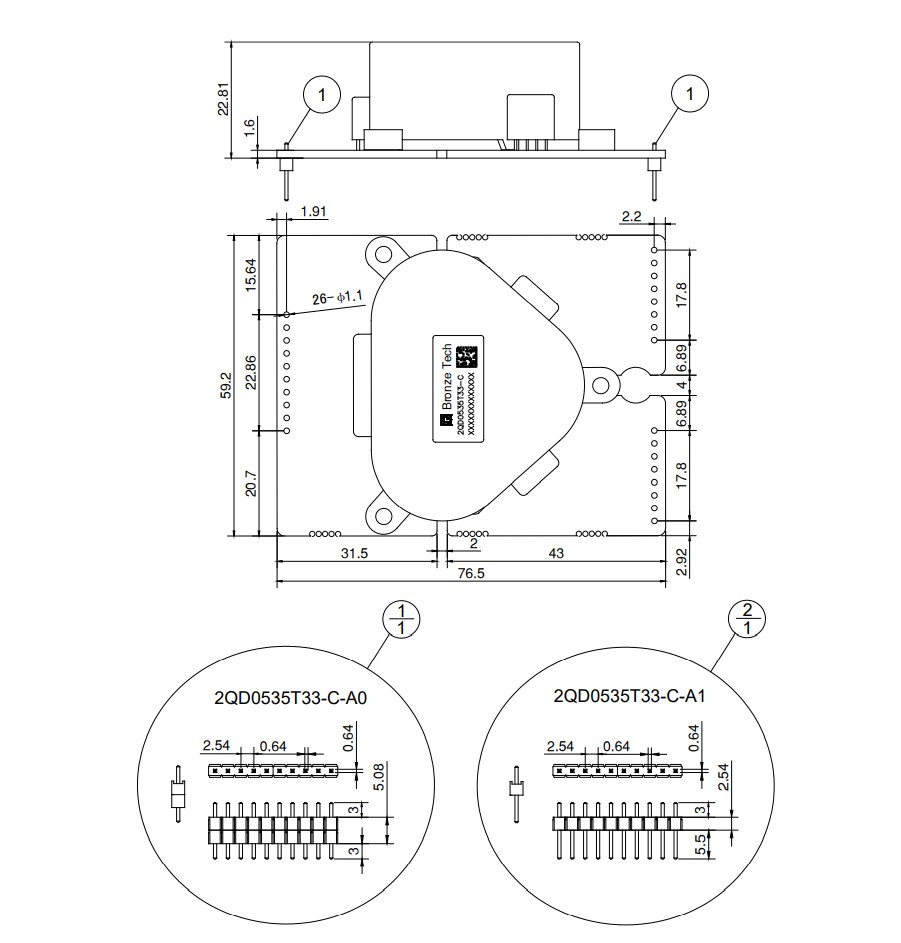

機械圖

快速了解整體系統功能。

查看機械圖

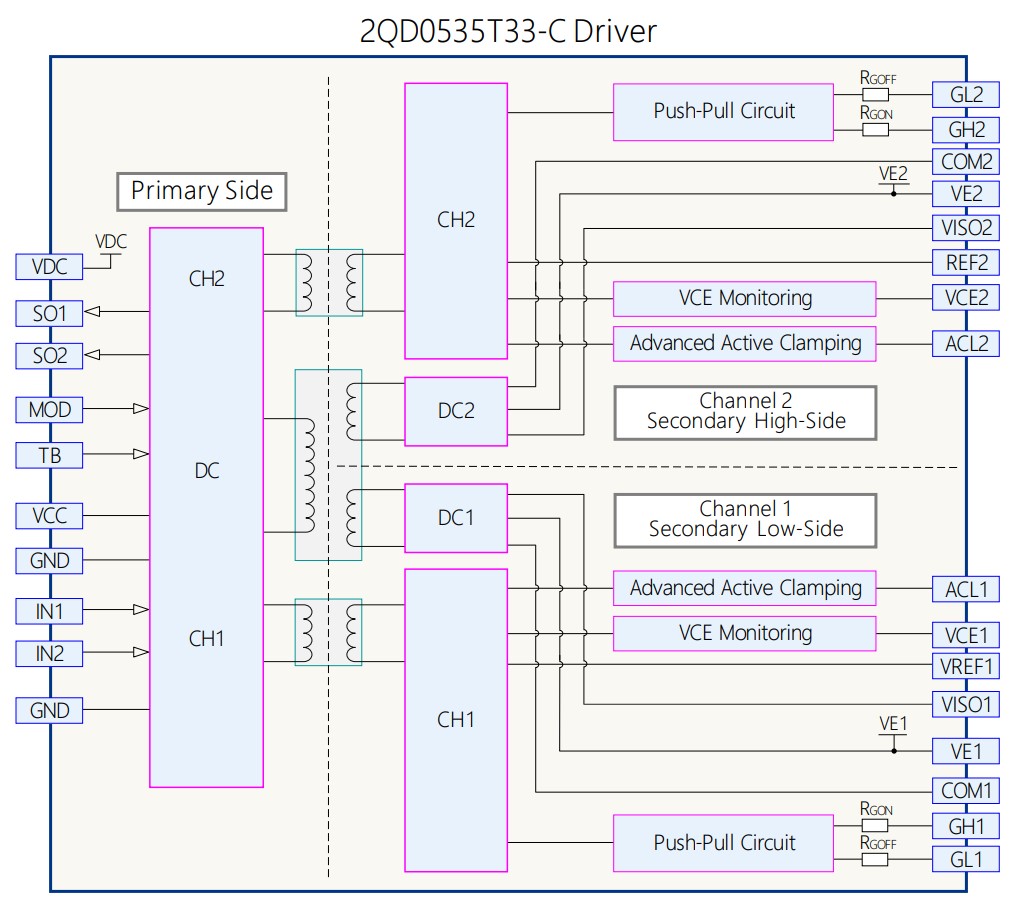

原理框圖

快速了解整體系統功能。

查看原理框圖

關鍵參數

功率器件最高電壓 3300V 最大開關頻率 100kHz
門極開通電壓 15V 門極關斷電壓 -10V
門極驅動功率 5W 門極驅動電流 ±35A
供電電源電壓 15V 供電電源最大電流 833mA
運行溫度 -40~+85℃ 原副邊絕緣耐壓 10000Vac
