1QP0635Vxx-C

1QP0635Vxx-C驅動器,是基于青銅劍自主開發的ASIC芯片設計而成的單通道、大功率、高可靠、高集成度的IGBT驅動器,開關頻率最高可達10kHz,專門為要求單通道、高電壓等級(3300V及以下)或多并聯使用(最多4并聯)的應用領域而設計。

1QP0635Vxx-C是一款適用IHM封裝IGBT模塊(或其它與IHM相類似封裝的IGBT模塊)的即插即用驅動器,可以直接用螺絲將其固定在IGBT模塊上使用,不需要轉接處理。


Bronze_1QP0635Vxx-C_V1.2

應用領域

大功率變流器
電力電網

產品特點

單通道IGBT驅動器(支持單管/并聯使用)
光纖邏輯信號輸入/輸出
驅動功率6W,峰值電流±35A
功率器件最高電壓規格3300V
集成原/副邊欠壓保護功能
集成隔離DC/DC電源
集成動態有源鉗位功能
集成動態VCE短路保護
集成門極監控

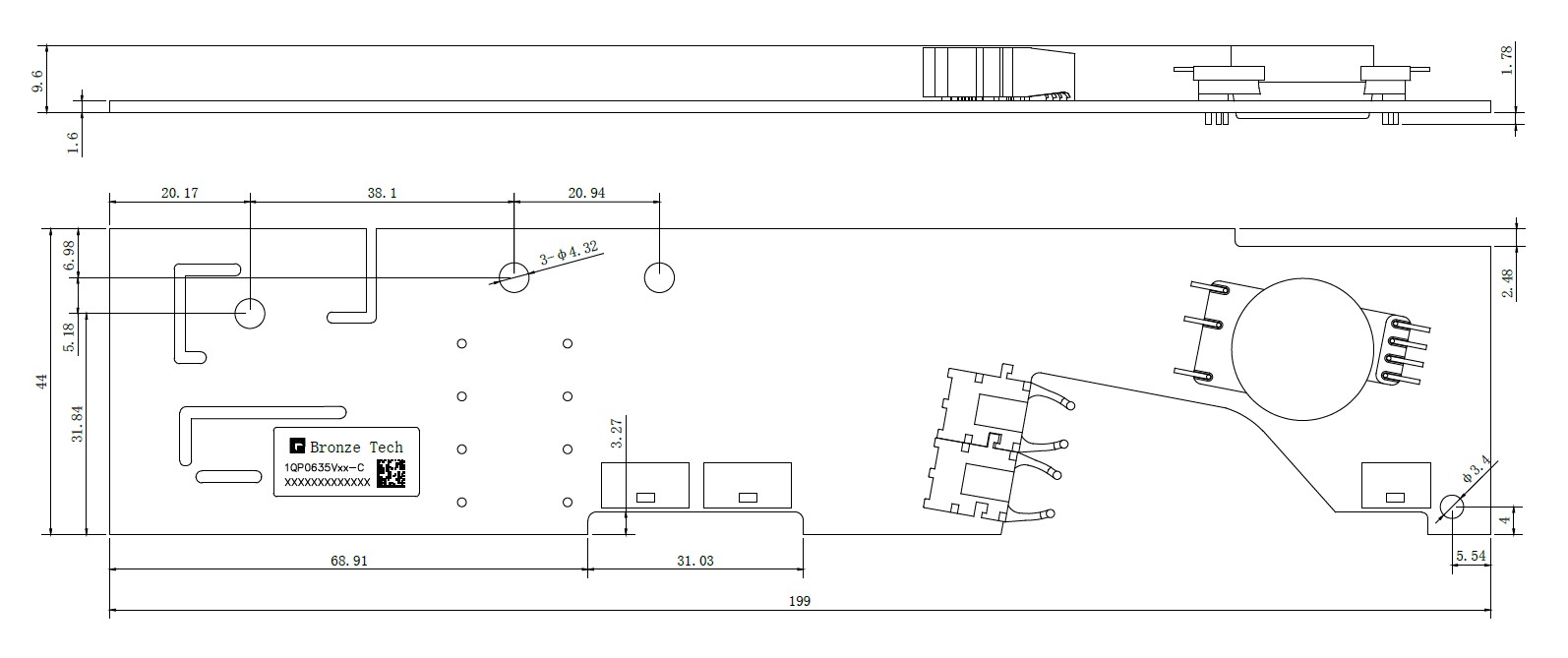

機械圖

快速了解整體系統功能。

查看機械圖

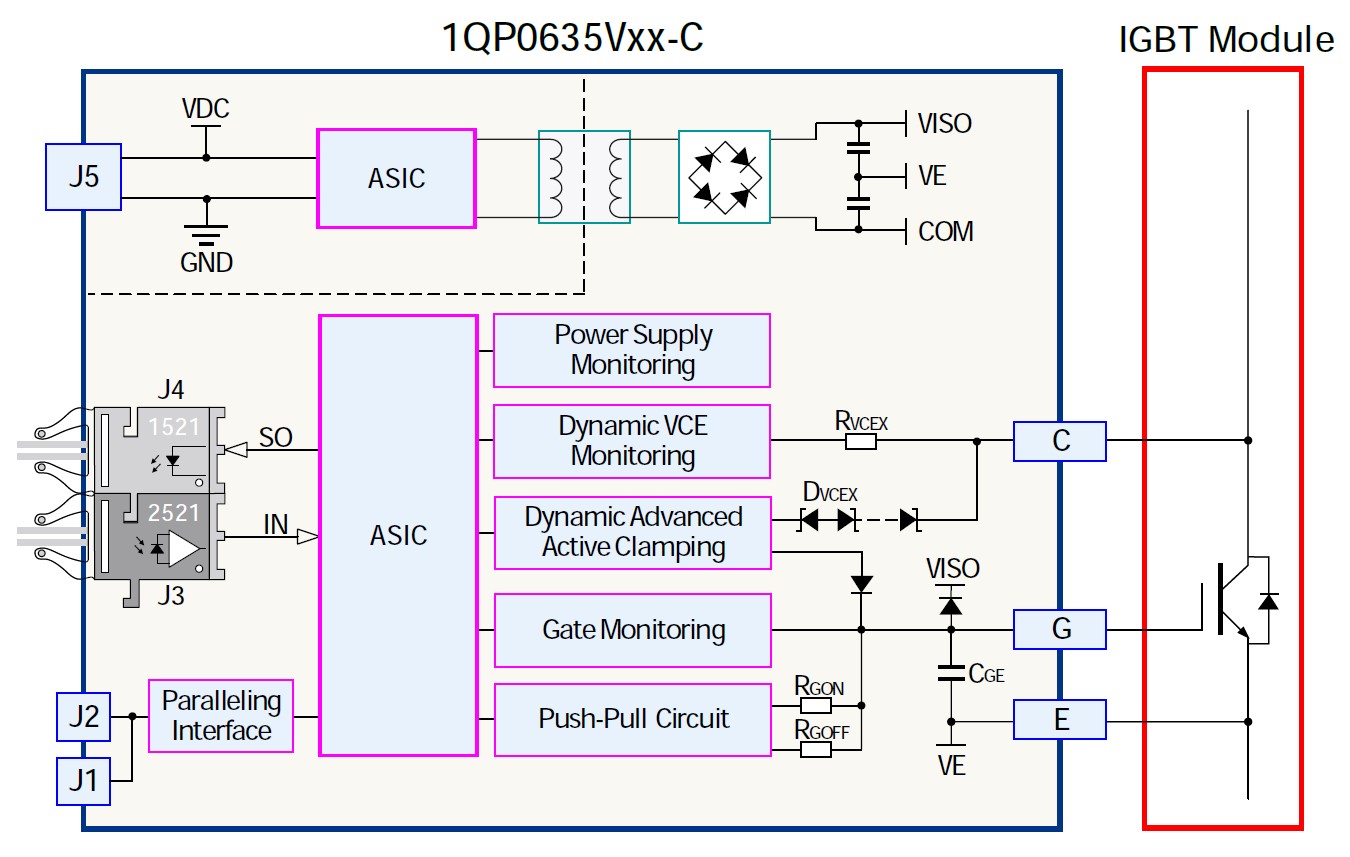

原理框圖

快速了解整體系統功能。

查看原理框圖

關鍵參數

功率器件最高電壓 3300V 最大開關頻率 10kHz
門極開通電壓 15V 門極關斷電壓 -10V
門極驅動功率 6W 門極驅動電流 ±35A
供電電源電壓 15V 供電電源最大電流 -
運行溫度 -40~+85℃ 原副邊絕緣耐壓 6000Vac
