近年來，隨著技術進步和國家政策支持，我國新型儲能已逐步在電力輔助服務、用戶側電價管理、新能源消納以及電網輸配電服務等領域得到應用。為有效降低成本、提升效率，市場對中小功率平臺的要求越來越高，電壓等級從最高1000V上升到1500V，功率等級從70kW上升到250kW，未來I型三電平將成為主流拓?fù)洹ａ槍?duì)這一需求，青銅劍技術推出了適用于1500V以下的I型三電平系統（NPC/ANPC）自帶邏輯時序功能的緊湊型IGBT驅動核2QD0225T12-Q。

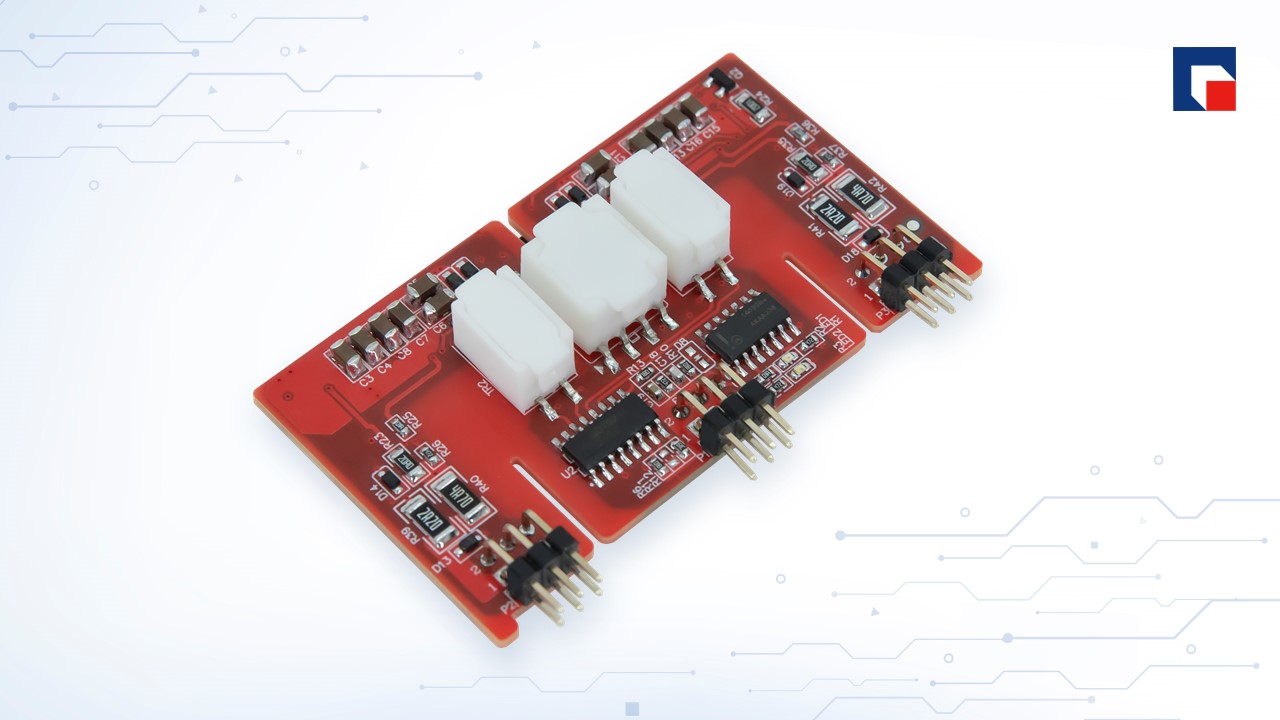

圖1 產品實物照片
2QD0225T12-Q是基于青銅劍技術自主開發的第二代ASIC芯片組設計的雙通道緊湊型驅動器，適用于I型三電平小功率應用場合，能滿足I型三電平所要求的正常開關邏輯以及故障時序關斷邏輯功能。此驅動器體積小、功能全、運用靈活、外圍電路簡單，適配1200V以下的IGBT模塊，搭配底座板可支持多拓?fù)浣Y(jié)構以及多并聯方案的運用。
應用領域
儲能變流器
光伏逆變器
風電變流器
產品優勢
可靠性高：信號采用變壓器隔離傳輸，壽命長，失效率低
體積緊湊：長寬高僅68mm*39mm*13.2mm，利于功率單元結構設計
性價比高：低成本，外圍電路簡單，適用于兩電平、三電平等拓?fù)浣Y(jié)構，運用靈活，更簡單更高效
產品特點
雙通道IGBT驅動器
單通道驅動功率2W，峰值電流±25A
兼容5V/15V輸入邏輯
集成隔離DC/DC電源
集成原邊/副邊電源欠壓保護
集成VCE短路保護
集成正常開關時序
集成故障時序關斷
集成軟關斷
單通道驅動功率高達2W
2QD0225T12-Q基于青銅劍技術新一代ASIC芯片組進行了升級，將單通道功率提升至2W，以滿足高開關頻率條件下的高門極功率需求。如下圖所示，在滿功率情況下，溫升小于37K。

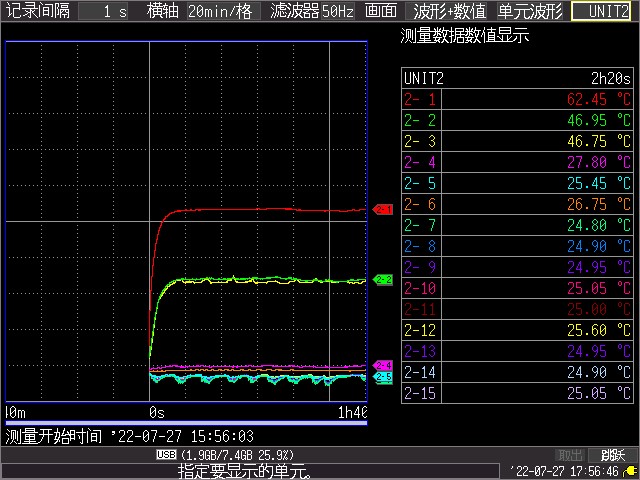

圖2 單通道2W滿載運行溫升圖（環溫25℃）
峰值電流高達±25A
驅動核峰值電流提升至25A，滿足新一代IGBT模塊門極電阻小、高峰值電流的要求。如下圖所示，峰值電流可達25A以上。

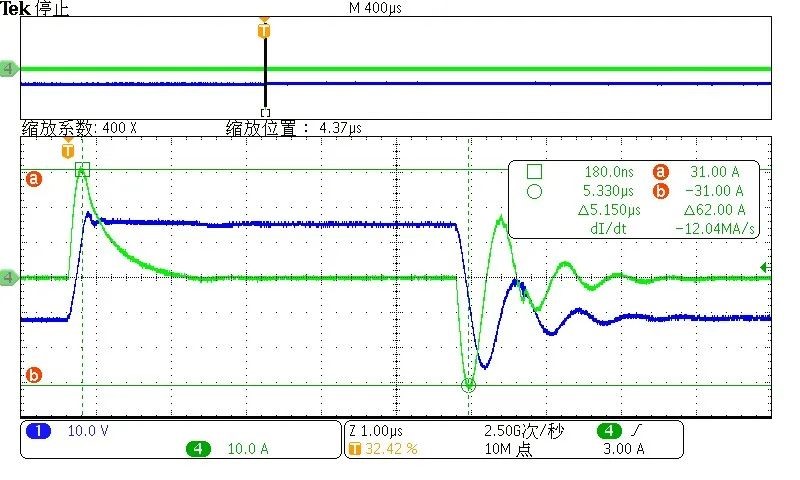

圖3 驅動峰值電流（Rg=0Ω）
自適應的軟關斷功能
驅動器內部門極閉環控制，軟關斷波形智能調節，當進入退飽和保護時，門極會按照設定下降曲線進行2us時長的軟關斷，無需再額外增加和調節軟關斷電阻，極大的方便了客戶端調試過程。測試波形如下圖4所示：

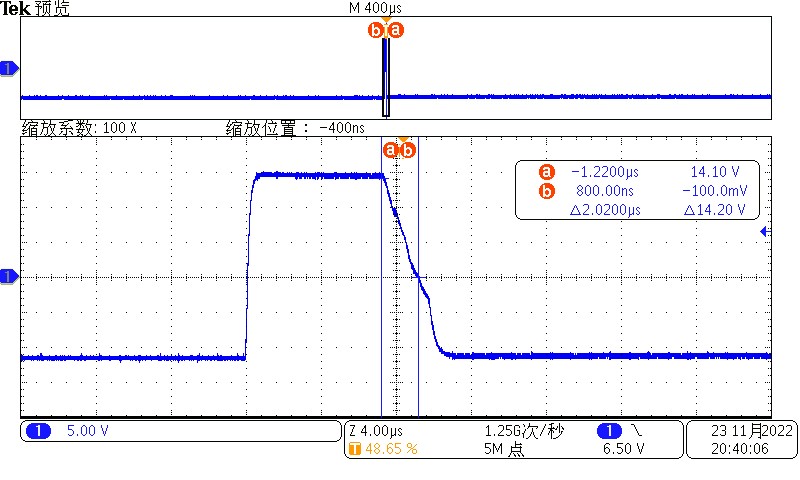

圖4 驅動自帶2us軟關斷保護功能
I型三電平正常開關邏輯功能
驅動器滿足I型三電平開關時序要求，即內管要先于外管開通，而外管先于內管關斷（注：延遲時間可調）。如下圖5/圖6所示：

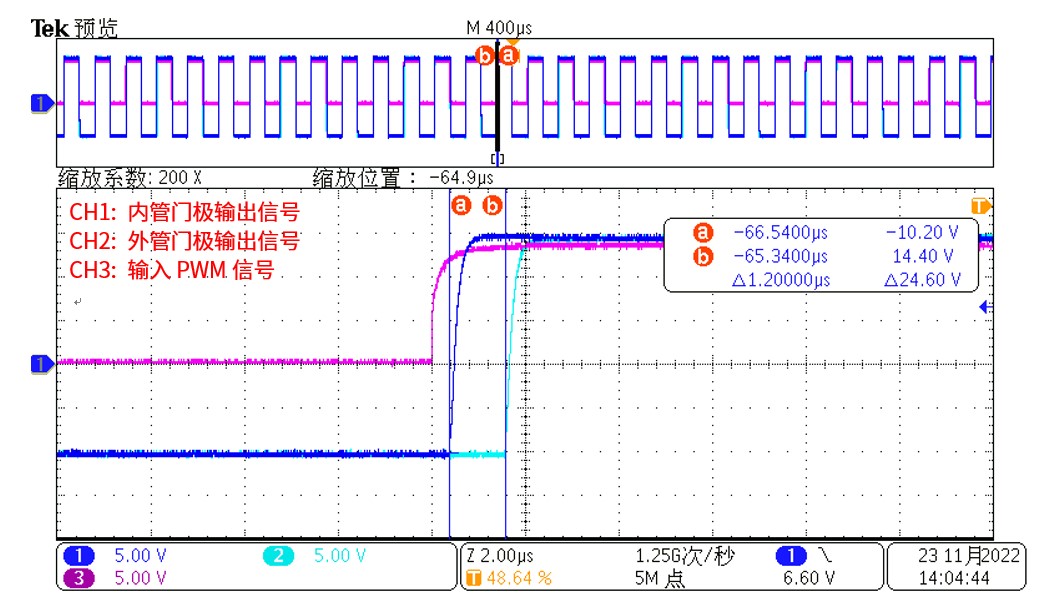

圖5 正常開通時序

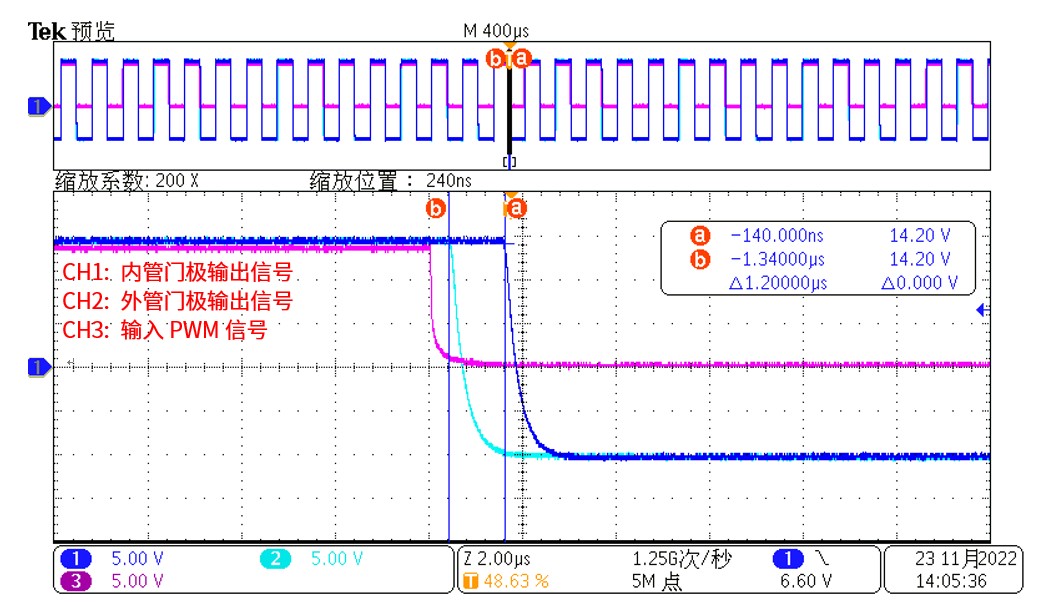

圖6 正常關斷時序
I型三電平故障時序關斷功能
驅動核滿足I型三電平對故障時序關斷邏輯的要求。即當觸發內管短路時：外管先于內管進行軟關（注：延遲時間可調）。當觸發外管短路時：外管會立即進行軟關，內管需要等下一個關斷脈沖進行硬關，但此時內管承受的尖峰電壓風險很低。如下圖7/圖8所示：

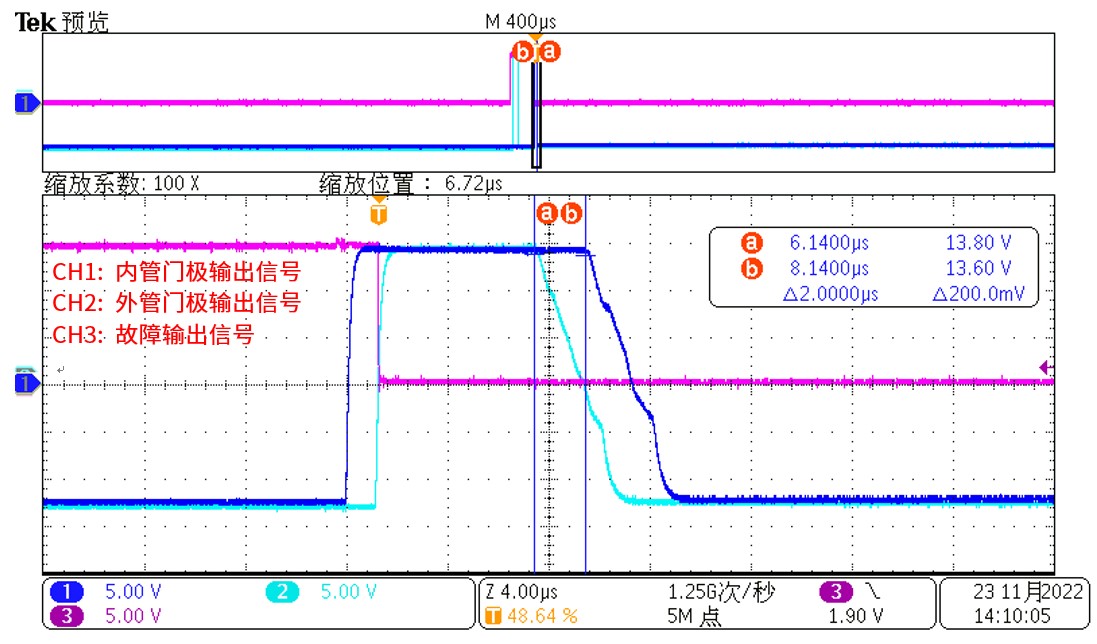

圖7 內管觸發故障

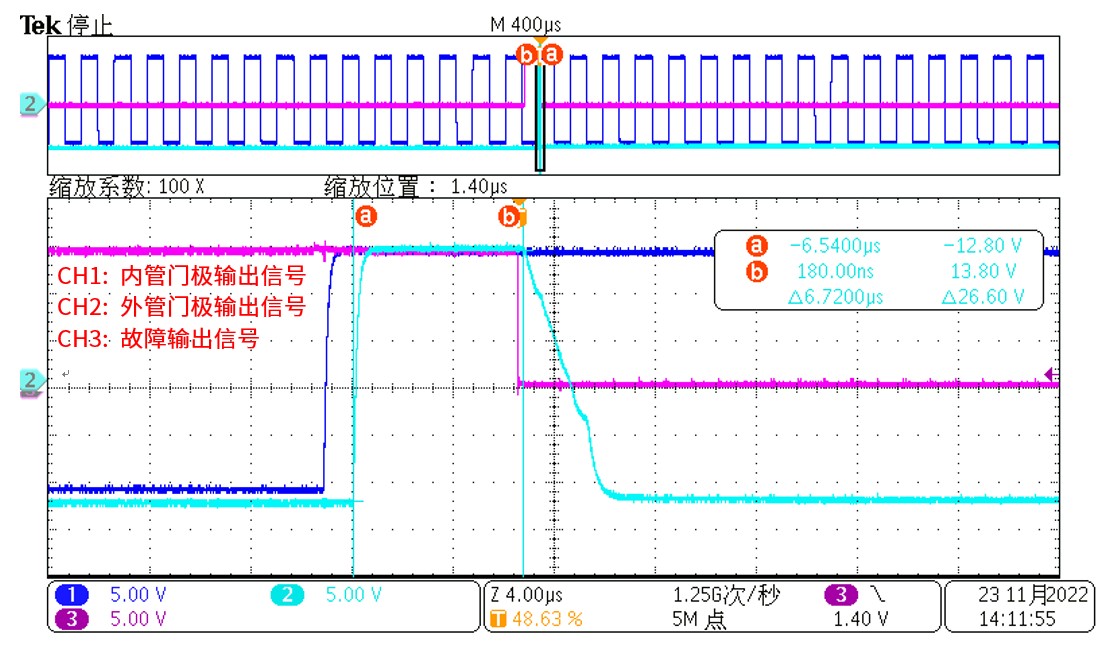

圖8 外管觸發故障
體積緊湊，便于功率單元的結構設計
驅動核的長寬高僅68mm*39mm*13.2mm，變壓器高度僅有8.0mm，小巧的體積便于客戶功率單元部分結構的設計。外形尺寸圖如下圖9所示：

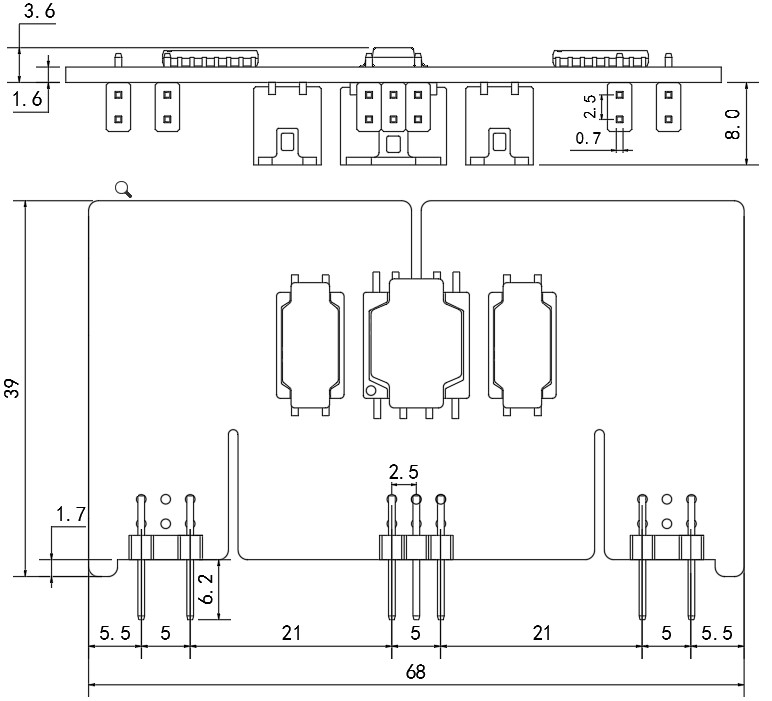

圖9 外形尺寸圖
注：1）圖示單位為mm；2）圖中公差符合ISO 2768-1。
總結
2QD0225T12-Q驅動核實現在小功率平臺應用領域的技術突破，從驅動功率、峰值電流、邏輯功能以及體積緊湊度等多方面都進行了優化升級，拓?fù)浣Y(jié)構也從兩電平上升到能滿足對開關時序邏輯功能有強烈要求的I型三電平應用領域，契合了新市場日新月異的產品需求。
