1000V以下NPC1型三電平中小功率DC/AC變流系統具有高集成度、高功率密度、低成本的特點，青銅劍技術針對該系統設計推出配套門極驅動器2QD0108T06-SE2。

2QD0108T06-SE2是一款緊湊型、即插即用的雙通道驅動器，采取豎插裝形式，相比同類產品尺寸減小50%以上，可以顯著減小對主PCB的面積的占用，提高主PCB的面積的利用率。該產品可適配市面上大部分采用Easy封裝的650V NPC1型三電平模塊，以及采用單管形式的三電平拓?fù)?，亦適用于普通兩電平的拓?fù)洌哂泻芎玫耐ㄓ眯浴?

該驅動器裝載了青銅劍自主研發的芯片組，具備原次邊電源的欠壓保護和IGBT短路保護功能，確保驅動器可靠驅動IGBT并對其進行相關的保護。

應用領域：APF/SVG、UPS、組串式光伏逆變器等。

圖1 2QD0108T06-SE2驅動器外觀圖

圖2 2QD0108T06-SE2驅動器機械尺寸圖

特點及優勢

產品特點:

設計緊湊，驅動器尺寸為67.5mm*38.5mm*13.6mm

驅動核心芯片自主設計，實現純國產化

集成次邊供電電源，電源欠壓保護功能

IGBT短路保護功能，保護時間＜7.0us

產品優勢:

有利于提升系統功率密度

外圍電路設計簡潔，對系統布局走線友好

實現純國產化

驅動保護齊全，可靠性高

圖3 2QD0108T06-SE2驅動器系統框圖

高壓雙脈沖及短路測試波形

IGBT：F3L150R07W2E3_B11雙管并聯

驅動器開關電阻：Rgon=4.1Ω，Rgoff=8Ω（測試波形以一組內外管（T2&T4&D6）為例）

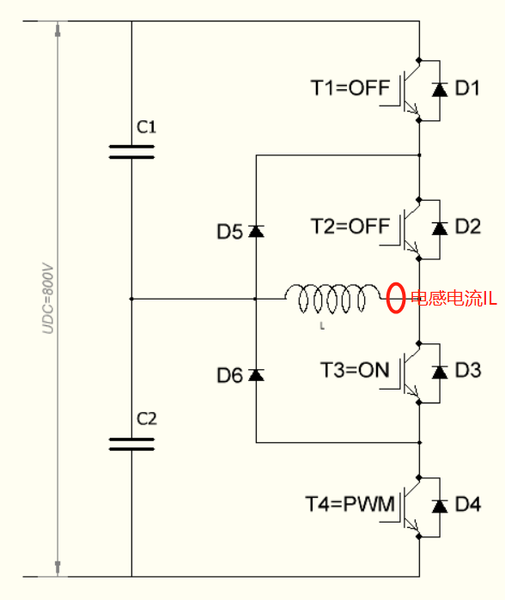

1、驅動器高壓雙脈沖T4管測試波形

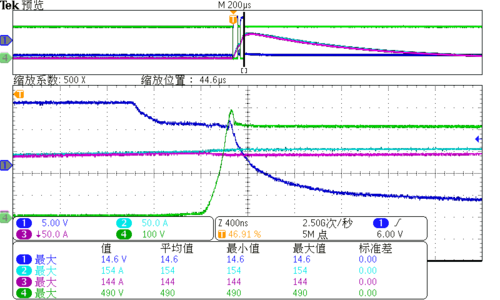

（VUDC=800V，IL =150A，CH1=VGE-T4 ，CH2=CH3=IL，CH4=VCE-T4 =490V）

圖4 驅動器在高壓滿載下的T4管關斷應力波形

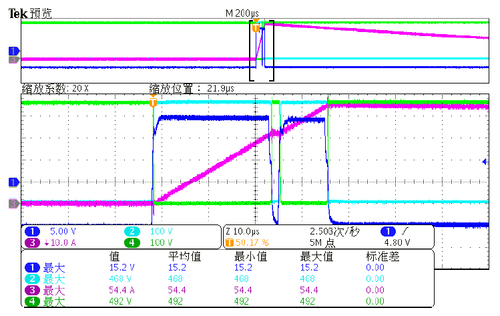

（VUDC=900V， CH1=VGE-T4 ，CH2= VCE-D6=468V，CH3=IL，CH4=VCE-T4）

圖5 驅動器在高壓小電流下的T4管開通過程中，對管二極管D6的反向恢復應力波形

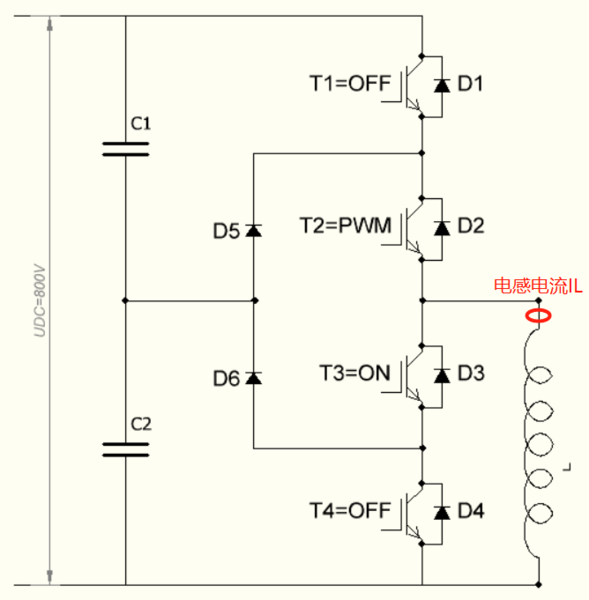

2、驅動器高壓雙脈沖T2管測試波形

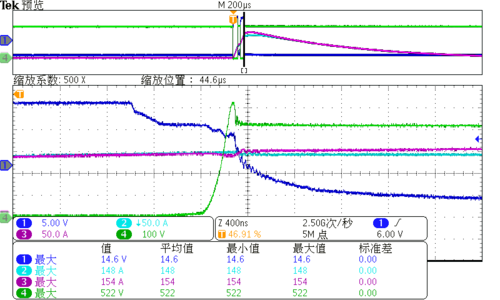

（VUDC=800V，IL =150A，CH1=VGE-T2 ，CH2=CH3=IL，CH4=VCE-T2 =522V）

圖6 驅動器在高壓滿載下的T2管關斷應力波形

（VUDC=900V， CH1=VGE-T2 ，CH2= VCE-D4=464V，CH3=IL，CH4=VCE-T2）

圖7 驅動器在高壓小電流下的T2管開通過程中，對管二極管D4的反向恢復應力波形

3、驅動器高壓短路T4管測試波形

（VUDC=800V， CH1=VGE-T4 ，CH2 =2IL=1.46KA，CH3=VCE-T4=472V）

圖8 驅動器在高壓下的T4管短路保護波形，對IGBT做了有效的保護功能

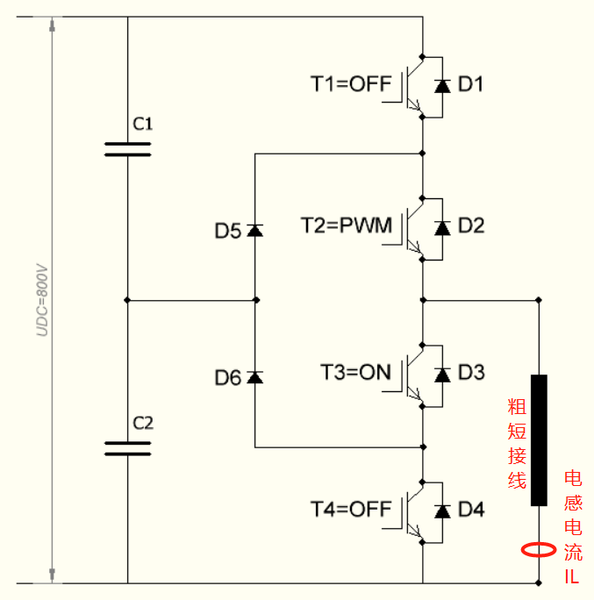

4、驅動器高壓短路T2管測試波形

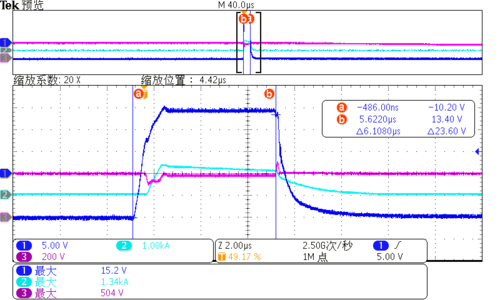

（VUDC=800V， CH1=VGE-T2 ，CH2 =2IL=1.34KA，CH3=VCE-T2=504V）

圖9 驅動器在高壓下的T2管短路保護波形，對IGBT做了有效的保護功能
