“雙碳”背景下，新能源發電行業蓬勃發展，柔性直流輸電的應用前景也愈加廣闊，可滿足大電流、高電壓、高可靠性等要求的壓接型IGBT應運而生。青銅劍技術研發的緊湊型高壓驅動器1QP0650V45-Q可適配壓接型IGBT，適應市場需求，助推行業發展。

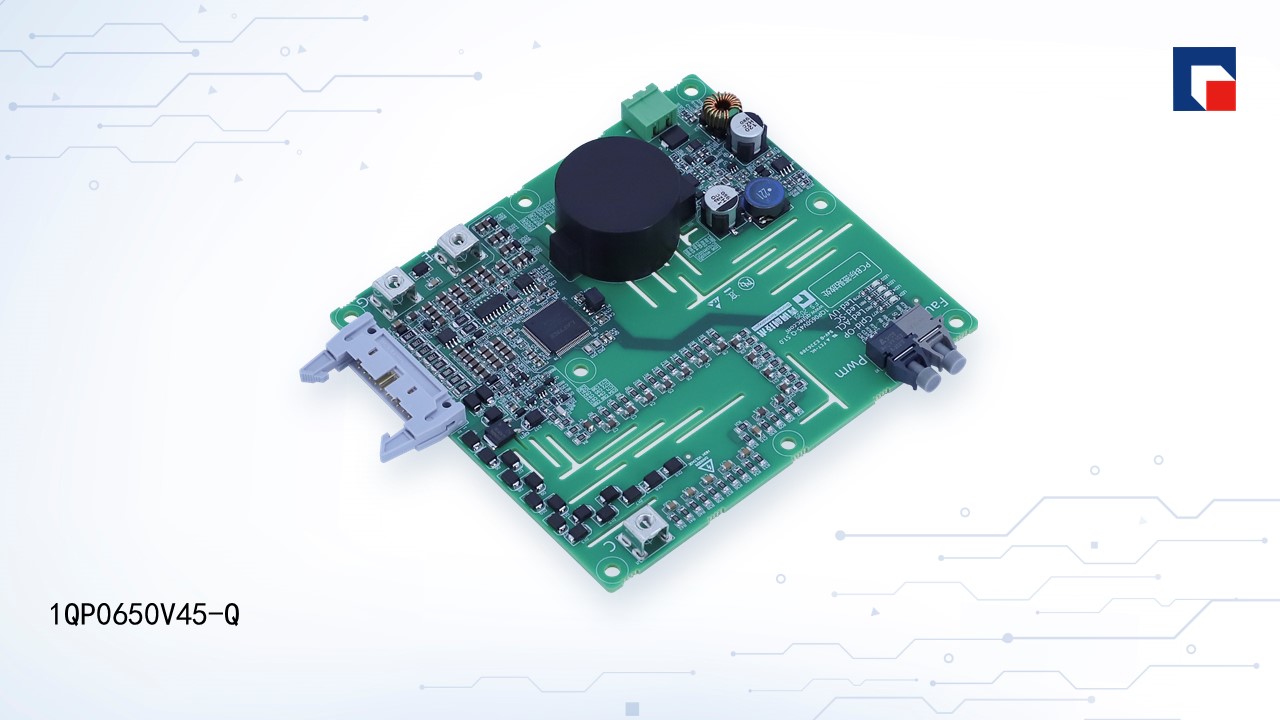

1QP0650V45-Q是一款單通道、大功率、高絕緣電壓、緊湊型驅動器，采用青銅劍技術ASIC芯片組和CPLD芯片，適配4500V以下壓接封裝IGBT模塊。驅動核心板固定在功率單元外殼或?qū)ｉT設計的固定底座上。

典型應用

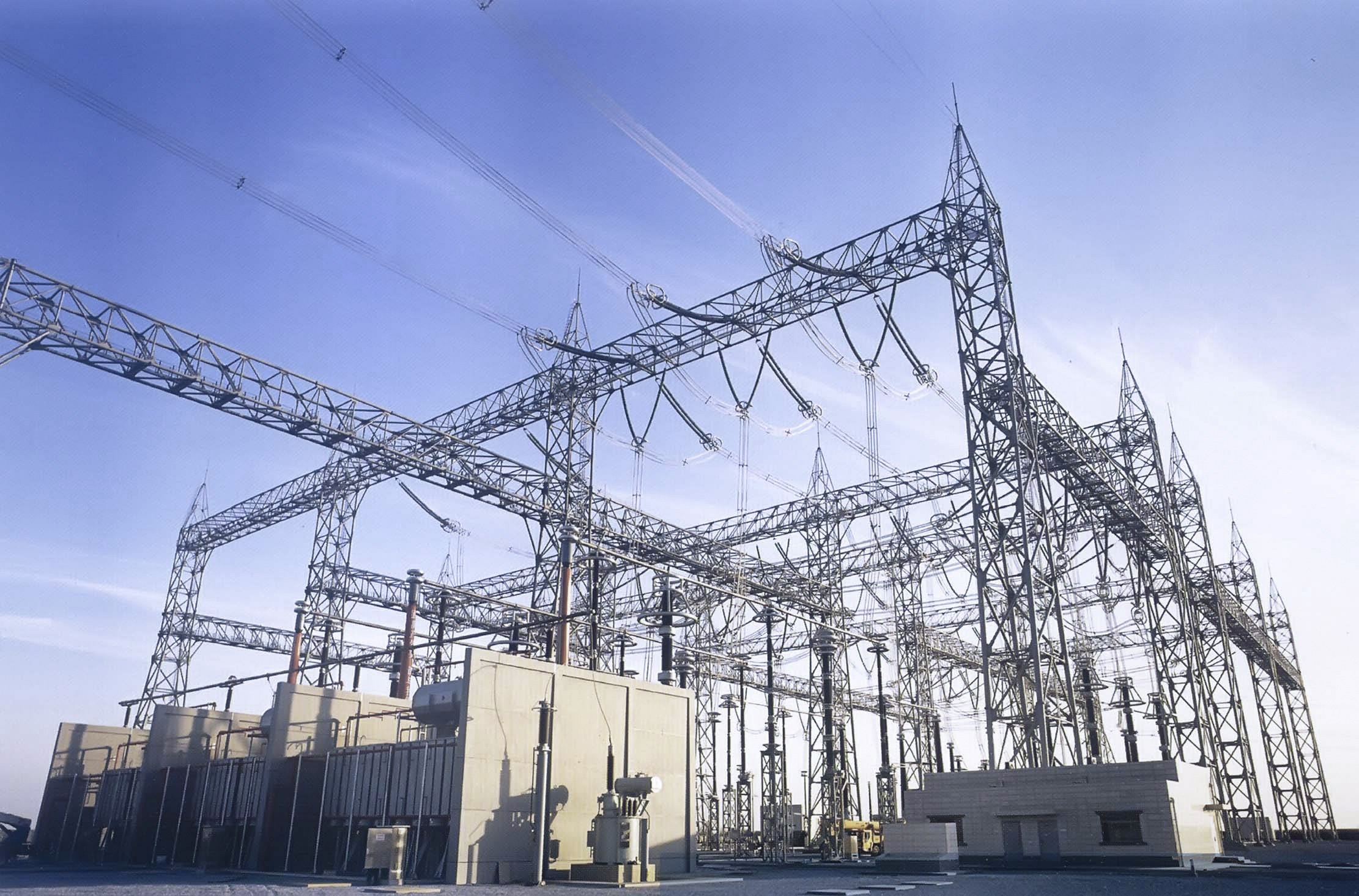

柔性直流輸電

機車牽引

直流斷路器

中壓變頻器

軌道供電

產品特點

單通道 IGBT 驅動器

適配 4500V 以下壓接封裝 IGBT 模塊

寬電源輸入電壓 18V~25V

電源防反接保護

PWM 信號光纖信號輸入

集成隔離 DC/DC 電源

集成副邊電源欠壓保護

集成 VCE 短路保護

集成有源鉗位

集成軟關斷

原理框圖

關鍵參數

青銅劍技術深耕功率器件驅動行業十余年，針對柔性直流傳輸、光伏發電、電動汽車等領域推出了種類豐富、高可靠性的功率器件驅動和解決方案。此次介紹的1QP0650V45-Q可適應4500V以內高壓電路環境，產品功能豐富，解決了高壓電路應用中的眾多難題。如您對產品感興趣，歡迎垂詢：
