6AB0460T12-NR01

6AB0460T12-NR01 是基于青銅劍ASIC芯片的ANPC I型三電平的六通道、中功率、高絕緣電壓、緊湊型、高可靠性驅動器,針對中功率、高可靠性等領域設計而成。

6AB0460T12-NR01 驅動器適用于1200V及以下EconoDual?3封裝IGBT 模塊搭建的ANPC I型三電平拓撲,驅動核心板固定在功率單元外殼或專門設計的固定底座上和xMA60A-xxxx門極板配套使用。

Bronze_6AB0460T12-NR01_S1.2

應用領域

風電變流器
儲能變流器

產品特點

六通道IGBT 驅動器
功率器件最高電壓1200V
單通道驅動功率4W,峰值電流±60A
電源電壓輸入+15V
可適配EconoDual?3 封裝的IGBT 模塊
適配ANPC I 型三電平拓撲
集成隔離DC/DC電源
集成原邊/ 副邊電源欠壓保護
集成PWM互鎖功能
集成關斷時序管理
集成VCE短路保護
集成軟關斷

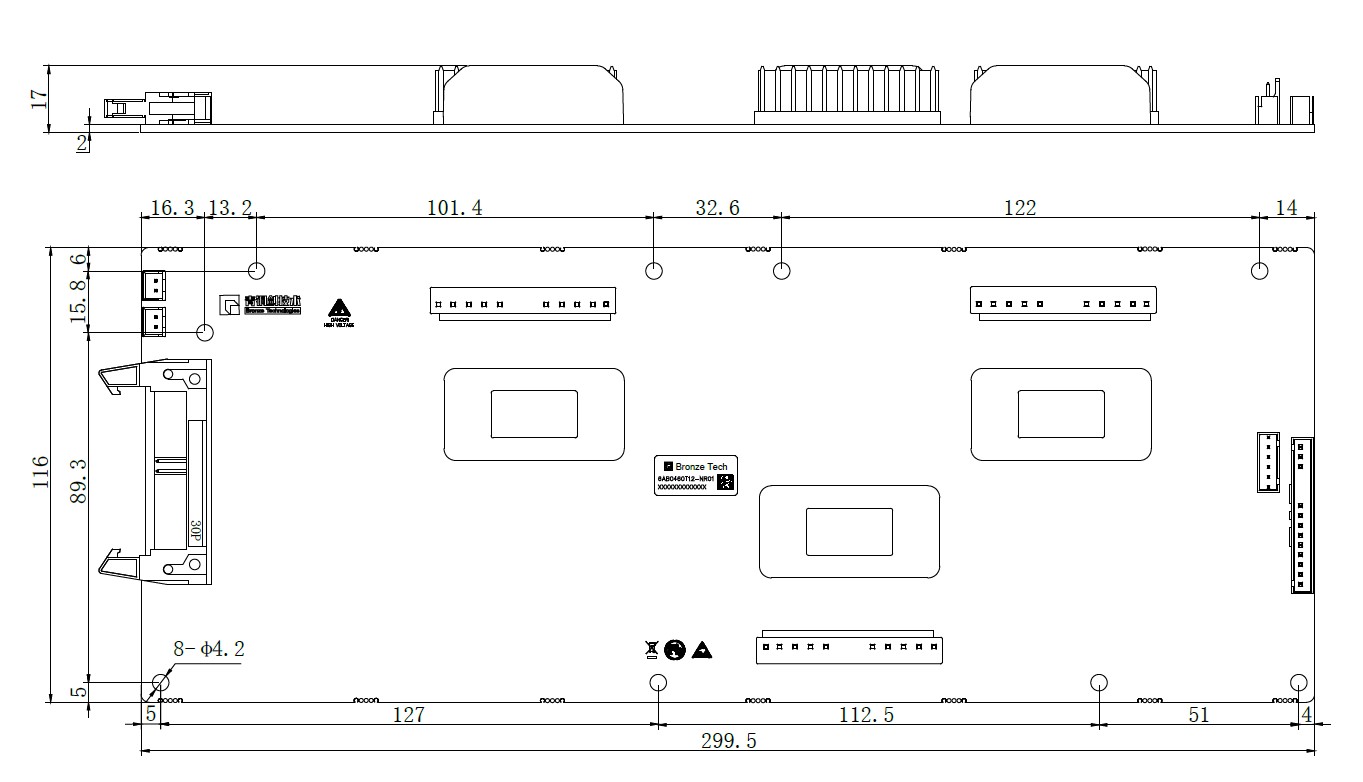

機械圖

快速了解整體系統(tǒng)功能。

查看機械圖

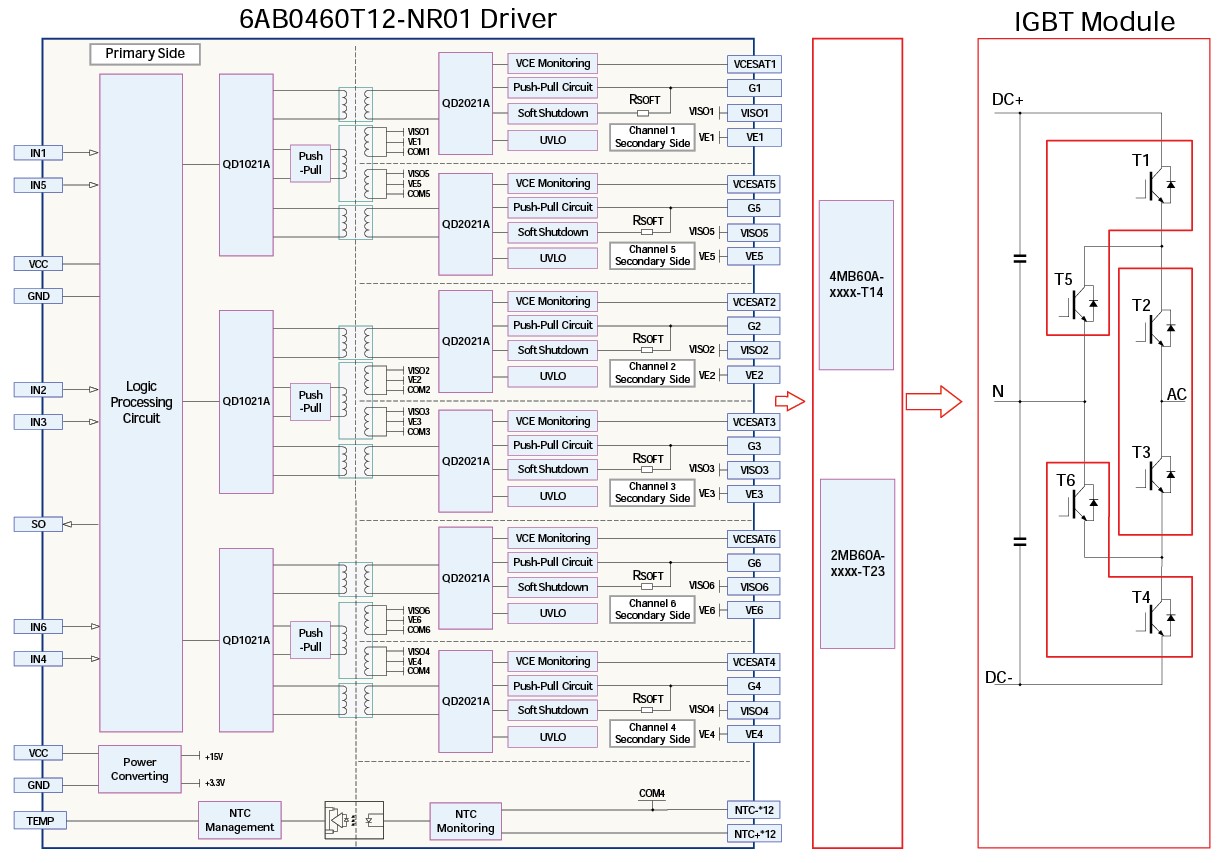

原理框圖

快速了解整體系統(tǒng)功能。

查看原理框圖

關鍵參數

功率器件最高電壓 1200V 最大開關頻率 5kHz
門極開通電壓 15V 門極關斷電壓 -9V
門極驅動功率 4W 門極驅動電流 ±60A
供電電源電壓 15V 供電電源最大電流
運行溫度 -40~+85℃ 原副邊絕緣耐壓 6000Vac
