2QP0435T12-EQ2

2QP0435T12-EQ2是一款基于青銅劍自主開發的ASIC芯片設計而成的雙通道、中功率、高可靠性驅動器,針對中功率、高可靠性的應用領域而設計。

2QP0435T12-EQ2適用于1200V的EconoDual封裝的IGBT模塊兩并聯方案,即插即用的功能使驅動板可直接焊接在IGBT上使用,無需要轉接處理,可安全可靠的驅動和保護IGBT模塊。

Bronze_2QP0435T12-EQ2_V1.4

應用領域

SVG
APF
大功率開關電源
軌交輔變電源

產品特點

雙通道IGBT驅動器
功率器件最高電壓1200V
電源電壓輸入+15V
集成有源鉗位
適配EconoDual?3封裝的IGBT模塊兩并聯
集成隔離DC/DC電源
集成原邊/副邊電源欠壓保護
單通道驅動功率4W,峰值電流±35A
集成VCE短路保護

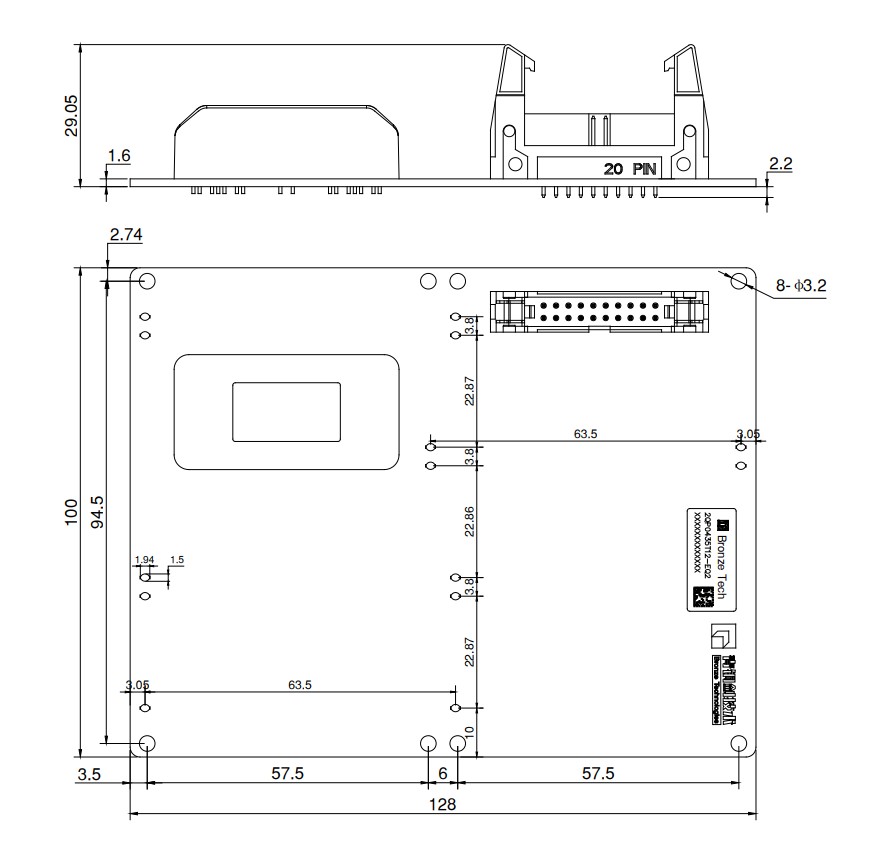

機械圖

快速了解整體系統功能。

查看機械圖

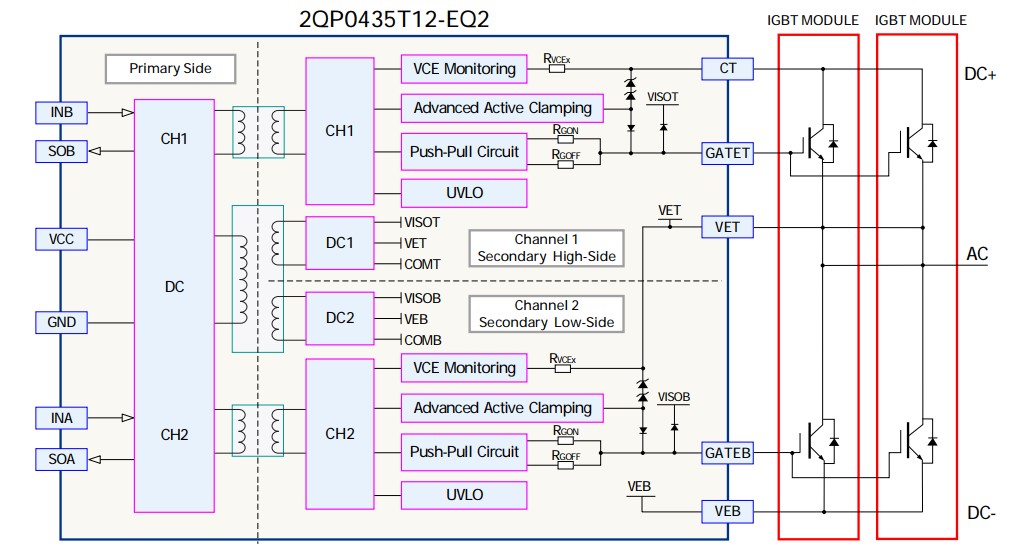

原理框圖

快速了解整體系統功能。

查看原理框圖

關鍵參數

功率器件最高電壓 1200V 最大開關頻率 8kHz
門極開通電壓 15V 門極關斷電壓 -10V
門極驅動功率 4W 門極驅動電流 ±35A
供電電源電壓 15V 供電電源最大電流 300mA
運行溫度 -40~+85℃ 原副邊絕緣耐壓 4000Vac
