2CP0335V33-LV100是一款適配SiC MOSFET模塊的緊湊型雙通道高絕緣等級的驅動器，針對高可靠性的大功率中壓領域設計而成。
2CP0335V33-LV100適用于三菱3300V的LV100封裝SiC MOSFET模塊搭建的多種拓撲方案，可直接安裝在模塊上使用，無需要轉接處理。
風電變流器 |
光伏逆變器 |
中壓變流器 |
電機傳動 |
牽引傳動 |
雙通道SiC驅動器 |

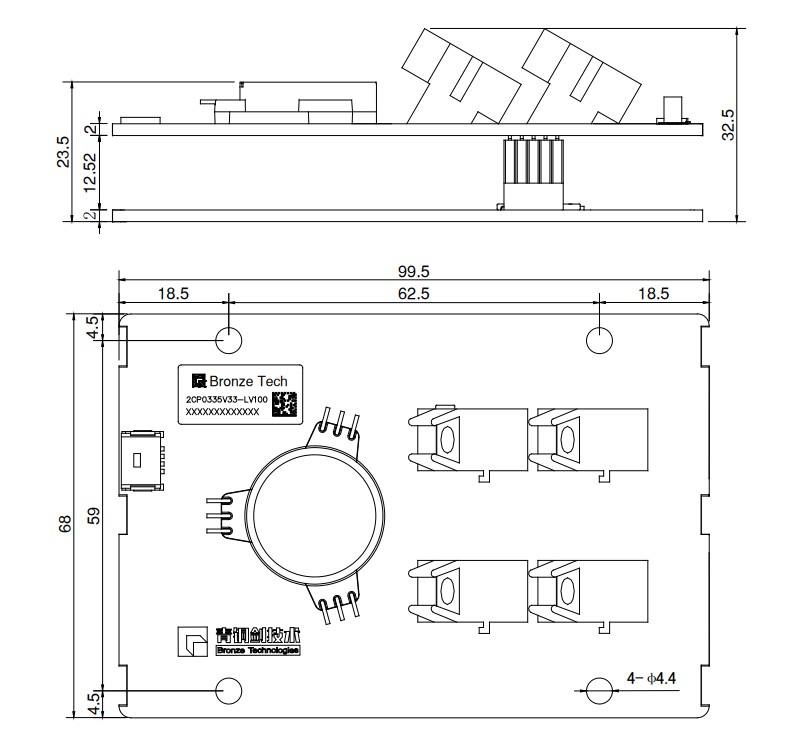

設計緊湊，尺寸為68mm*99.5mm |
光纖信號輸入/輸出 |
適配LV100封裝的SiC MOSFET模塊 |
電源電壓輸入寬范圍15V~30V |
集成副邊電源欠壓保護 |
集成VDS短路保護 |
集成軟關斷 |
集成米勒鉗位 |
絕緣電壓高達8000V |
| 功率器件最高電壓 | 3300V | 最大開關頻率 | 20kHz |
| 門極開通電壓 | 17V | 門極關斷電壓 | -5V |
| 門極驅動功率 | 3W | 門極驅動電流 | ±35A |
| 供電電源電壓 | 15V | 供電電源最大電流 | 800mA |
| 運行溫度 | -40~+85℃ | 原副邊絕緣耐壓 | 8000Vac |
