應用領域
產品特點
關鍵參數應用領域
光伏逆變器 |
風電變流器 |
儲能變流器 |

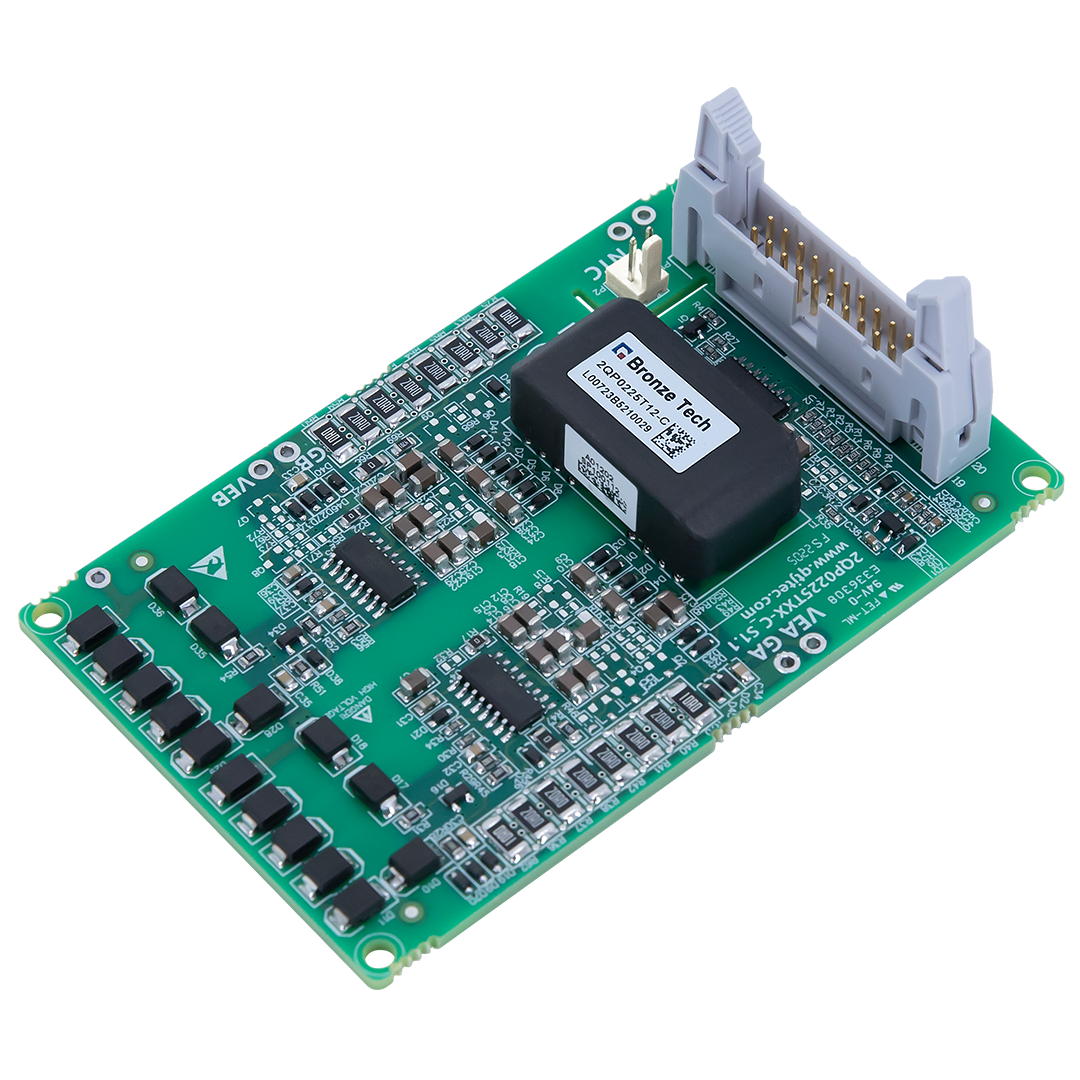

2QP0225Txx
2QP0225Txx是一款雙通道緊湊型即插即用門極驅動器，基于青銅劍開發的第二代ASIC芯片組，用于高可靠性應用。
2QP0225Txx適用于1700V及以下電壓的EconoDual封裝IGBT模塊搭建的半橋拓?fù)?，即插即用的功能使?qū)動板可直接焊接在IGBT模塊上使用，無需轉接處理。
產品特點
雙通道即插即用IGBT驅動器 |
運行電壓最高1700V |
單通道峰值電流±25A，驅動功率2W |
絕緣耐壓5000V |
直接/半橋模式選擇 |
集成原/副邊供電欠壓保護 |
集成IGBT短路保護 |
集成有源鉗位 |
集成軟關斷 |
關鍵參數
| 功率器件最高電壓 | 1700V | 最大開關頻率 | 200kHz |
| 門極開通電壓 | 15V | 門極關斷電壓 | -10V |
| 門極驅動功率 | 2W | 門極驅動電流 | ±25A |
| 供電電源電壓 | 15V | 供電電源最大電流 | 400mA |
| 運行溫度 | -40~+85℃ | 原副邊絕緣耐壓 | 5000Vac |
