應用領域
產品特點
關鍵參數應用領域
高壓柔直閥組變換器 |
高壓柔直斷路器 |
多電平變換器 |
1QP0635V45-Q
1QP0635V45-Q是一款專門針對壓接封裝4500V的IGBT（IEGT）模塊開發的即插即用型驅動器，適用于高壓直流輸電領域的斷路器以及換流閥組的IGBT的驅動。

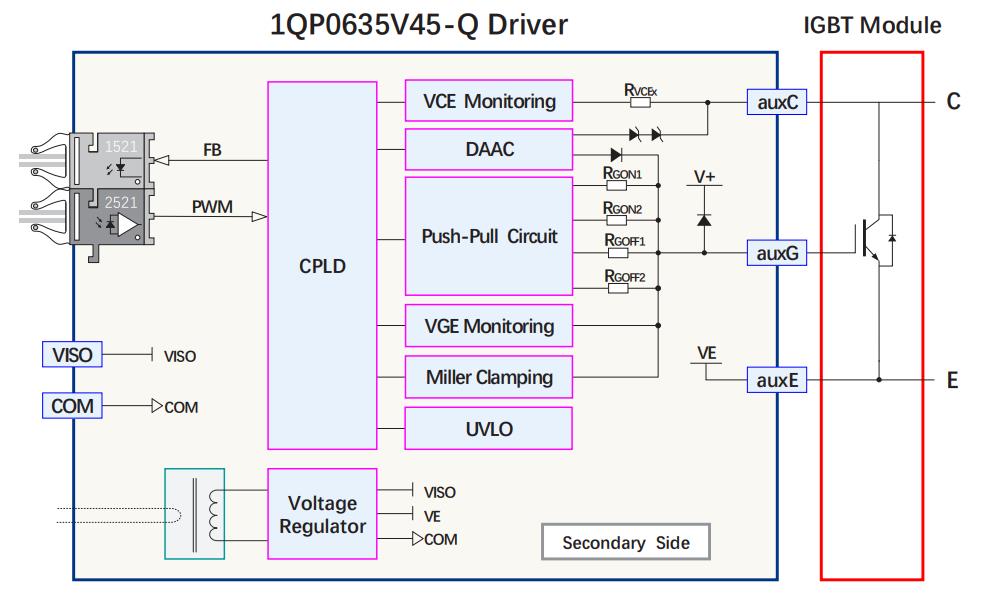

1QP0635V45-Q驅動器采用數字控制芯片CPLD和光纖信號傳輸接口，數字化控制優化了IGBT開關性能，同時為IGBT提供最優化的保護。驅動器具有良好的EMC特性，適用于惡劣的電磁場環境。
產品特點
門極驅動電壓定制 |
門極短路保護 |
驅動功率器件最高電壓4500V |
分級開通與關斷功能 |
副邊電源欠壓保護 |
磁環感應供電，絕緣耐壓≥30kVac |
集成VCE短路保護 |
集成動態高級有源鉗位 |
關鍵參數
| 功率器件最高電壓 | 4500V | 最大開關頻率 | 10kHz |
| 門極開通電壓 | 15V | 門極關斷電壓 | -10V |
| 門極驅動功率 | 6W | 門極驅動電流 | ±35A |
| 供電電源電壓 | 磁環感應 | 運行溫度 | -40~+85℃ |
| 原副邊絕緣耐壓 | 30000Vac |
