在高壓輸電、船舶逆變等應用場合，由于電壓很高，系統對分立器件的絕緣性能有更高的要求?，F(xiàn)有方案通常采用多層級隔離方案，或者將隔離變壓器絕緣做大，這些極大增加了系統復雜程度和設計成本。
磁環取電式驅動方案使用具有高絕緣性能的單根多芯硅膠導線穿過需要供電的副邊驅動組，導線兩端均接在原邊電流源的輸出端子內。通過控制流過硅膠導線的電流，原邊電流源實現對副邊驅動組的供電。
該方案能夠滿足至少30kVac的絕緣耐壓需求，極大簡化系統的絕緣結構，優化系統設計，降低系統成本。但是，磁環取電方案的控制思路較為復雜，與一般開關電源稍有不同，實際設計難度較大。

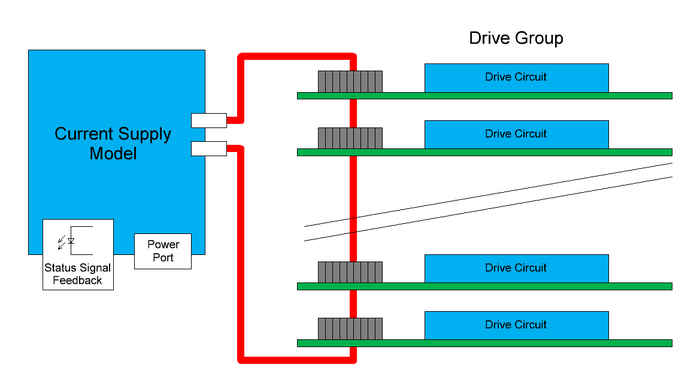

圖1 磁環取電式驅動方案示意圖
電源原理簡介
磁環取電式驅動方案的供電方法與傳統高頻變壓器在基本原理上并無本質差異，都是運用了電磁感應原理。
根據電磁感應原理，感應電動勢有效值E=4.44?f?Np?μ0?μr?Im?S/l， 其中f是頻率，Np是原邊匝數，μ0是真空磁導率，μr是相對磁導率，Im是原邊電流峰值，S是磁芯截面積，l是磁路長度。
在磁芯與匝數均確定的條件下，只有頻率f與電流Im是控制器可以改變的。
傳統隔離開關電源一般采用固定頻率的PWM控制。在負載不變的條件下，根據不同的輸入電壓情況，控制器通過改變占空比來調整輸出電壓，本質上也就是改變了原邊電流幅值。在IGBT驅動器的設計方面，為了滿足原副邊的絕緣耐壓需求與追求盡可能小的耦合電容，開關電源通常做成開環。這也導致開關電源只能在固定的頻率與占空比下工作；而為了得到一個相對穩定的輸出電壓，輸入電壓則需固定在某一值。
磁環取電的電源方案采用的是固定電流幅值變頻的模式，使用數字控制芯片對原邊電流進行峰值谷值控制。接入的驅動器多或負載大時，輸出電流頻率增大；若接入的驅動器少或負載小時，輸出電流頻率減小。這樣根據負載數量與負載大小的不同調整輸出電流頻率，既可滿足不同負載條件下的功率需求，又能一定程度減小損耗。
原邊電流源
根據電磁感應原理，如果原邊控制選擇定頻定值模式，那邊副邊繞組耦合的能量也比較固定，這就與傳統的開環隔離開關電源相同，副邊在空載與滿載時的電壓會波動。但是，如果僅為一個副邊繞組供電的話，不同負載狀態下的能量損失還是可以接受的。
然而，磁環取電的應用目標是要為十幾個負載同時供電，并且因?yàn)閱胃鶎?dǎo)線穿芯而過，磁環的能量耦合效率很低。這種情況下，空載時原邊的損耗與滿載時相同，效率損失過大，這種結果顯然無法接受。所以定頻定值模式是不可行的。
那么定頻變值模式是否可以呢？如果要改變?cè)呺娏髦?，也就是電流峰值，根?jù)電感特性公式U=L*di/dt可知，在電感確定的條件下，無非是改變電壓與時間（即占空比）其中之一。在本方案中，母線電壓與占空比均可由原邊數字控制器決定，但是在不建立額外的副邊到原邊的反饋通道的情況下，數字控制器根本無法知道何時改變電壓與占空比這兩個變量。所以，定頻變值模式依然是不可行的。
最后，變頻定值能否滿足我們的需求呢？
從電源的原理分析可知，在母線電壓對原邊繞組勵磁時，原邊繞組電流上升軌跡遵循電感基本特性，不受副邊負載影響。在電流上升至預設值后，母線勵磁通路斷開，原邊繞組漏感Llk電壓會反向，其存儲的能量通過勵磁電感Lm、母線電容與對稱開關管的續流二極管（或寄生二極管）得到釋放；原邊繞組勵磁電感為維持磁通，在漏感能量釋放完畢后電壓反向，勵磁電流下降，最終完全退磁。

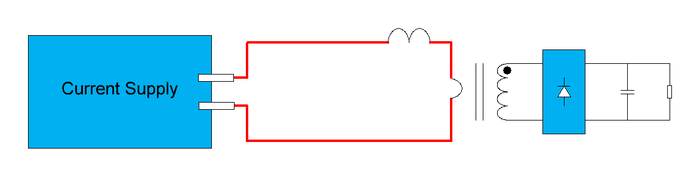

圖2 繞組簡圖
圖3 原邊電流波形圖
CH1：原邊總電流；CH2：勵磁電感電流
無論是勵磁電感還是漏感，其能量釋放的速度均比較快。勵磁電感一直被鉗位在副邊整流后的直流電壓上，其電流下降軌跡受到副邊影響；且因?yàn)樵驯鹊脑蚨穗妷汉艿?，電流很小，所以可忽略。漏感是因?yàn)榛芈分写嬖谀妇€，相當于母線電壓在對漏感復磁。那么，我們必須采取額外的措施，使漏感能量不經由母線釋放。這樣才能讓其電流下降軌跡受到副邊負載的影響。

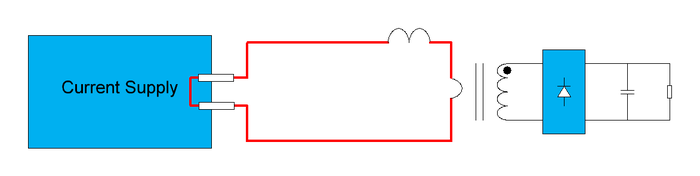

圖4 繞組簡圖
在母線勵磁通路斷開后，通過內部控制制造一低阻抗通路，讓漏感釋放能量。
圖5 原邊電流波形圖
CH1：原邊總電流；CH2：勵磁電感電流
從圖5可以看出，為漏感建立額外的能量釋放通路后，其電流下降斜率明顯小了很多。因?yàn)槁└信c勵磁電感是串聯關系，漏感電流在維持原邊勵磁電感磁通的同時，也在向副邊負載提供著能量。如果負載變大，那么漏感電流下降斜率就會變大，反之亦然。如果通過設置原邊電流的峰值與谷值點作為基準，對電流進行控制，達到峰值時結束勵磁，電流降至谷值時切換至反向勵磁，如此循環工作。

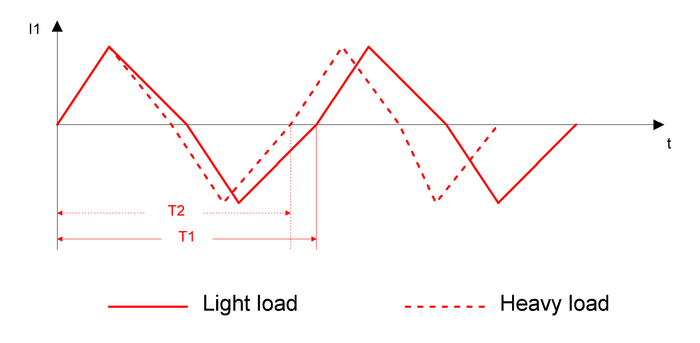

圖6 原邊電流隨副邊負載變化示意圖
從圖6可以看出，在采取了以上措施后，我們得到了一個跟隨負載大小變化而頻率相應變化的原邊電流。在負載變大時，原邊電流頻率增大，那么耦合至副邊的能量增多，從而滿足副邊功率需求，達到新的平衡；反之亦然。
在實際設計中，單根導線穿芯得到的漏感很小，如果為少量的驅動器供電，那么漏感存儲的能量過小，會使得原邊電流頻率偏大，不利于效率提升。所以，需要增加額外的電感Lr與電容Cr來優化設計，如圖7所示。

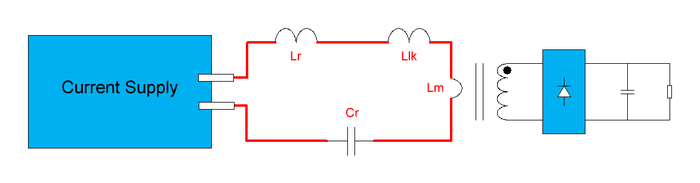

圖7 繞組簡圖
輸出結構確定后，接下來的問題是選擇半橋還是全橋？
因?yàn)樾枰獮槁└信c諧振電感提供一個低阻抗回路，那么如圖8所示，需要在母線中位點與輸出端使用開關管連接。由此帶來一個問題，原邊電流每一周期的兩次續流都從開關管Q3經過，Q3的熱應力必然很大。如果并管或者使用更大規格的開關管，從成本與物料選型上還不如使用全橋拓?fù)洹?

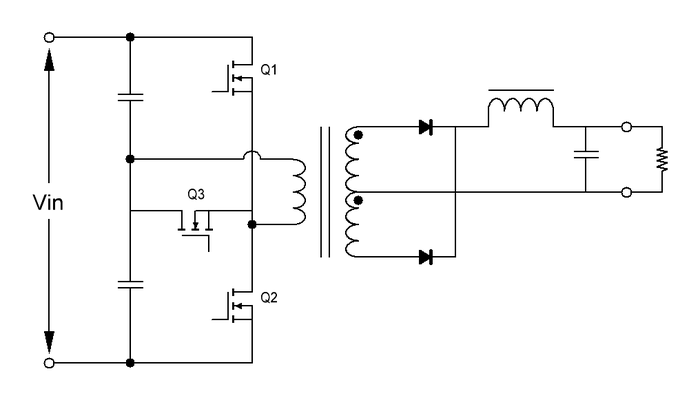

圖8 基于半橋拓?fù)涞脑O(shè)計
如圖9，若使用全橋拓?fù)?，不用增加額外的器件，只需要在對管Q1與Q4或者Q2與Q3經母線電壓勵磁后，再輪流同時打開Q1與Q3或者Q2與Q4即可。既滿足低阻抗回路需求，又使四個開關管均勻分擔損耗，有利于可靠性的提升。

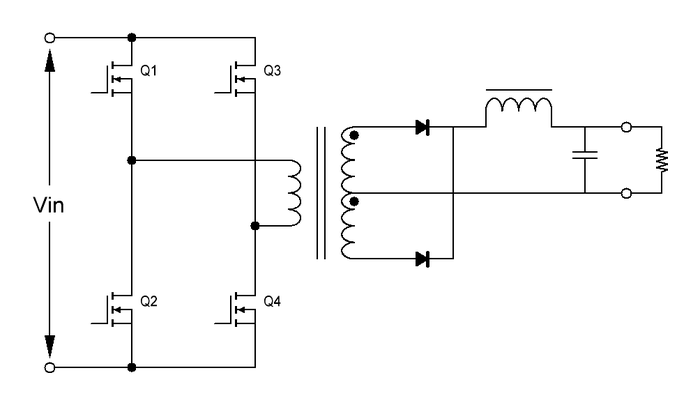

圖9 基于全橋拓?fù)涞脑O(shè)計
副邊穩壓電源
硅膠導線穿過環形磁芯，流經導線的原邊電流產生環繞導線的磁場，而其中部分是被磁環約束在其磁路內的。磁環上均勻分布的副邊繞組感應到磁環內磁通的變化，繞組兩端產生感應電壓。經過后級全橋二極管整流，由電容平波形成直流電壓；再經過穩壓電路穩壓輸出我們需要的電壓，為負載供電。

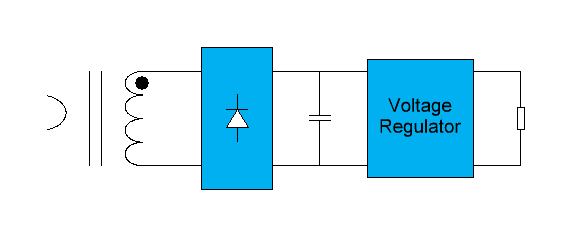

圖10 副邊電源簡圖
因?yàn)樵吙刂撇捎玫氖枪潭娏鞣底冾l的模式，所以副邊的感應電動勢是隨頻率的變化而變化的。這也可以理解為，副邊繞組耦合到的能量會隨著原邊電流頻率變化而變化。那么對于副邊繞組的負載來說，必然存在多余的能量，這需要由額外的電流支路旁路掉，才不會引起負載端電壓波動。

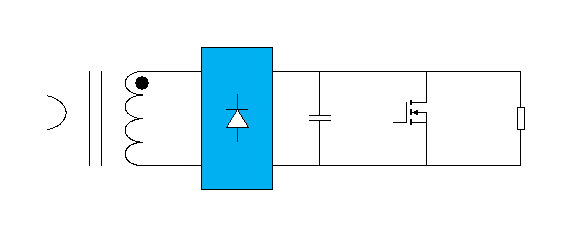

圖11 副邊穩壓電路
如圖11副邊穩壓電路所示，在負載前端增加一個開關管，旁路來自繞組的多余的能量。但是這樣直接增加開關管，在旁路多余能量的同時，負載端也在受到影響，須增加器件進行隔離，使負載端不受旁路影響。

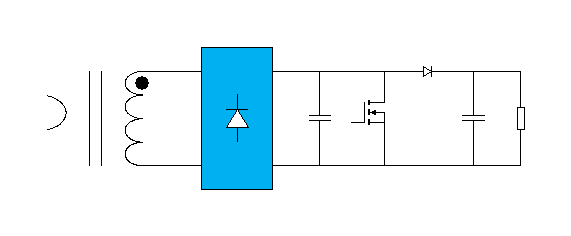

圖12 副邊穩壓電路
如圖12副邊穩壓電路所示，在負載與旁路開關管之間增加一個二極管，以此達到目的；同時，二極管與負載之間再增加電容，穩定負載供能。
在穩壓器控制的選擇上，因?yàn)榫€性電路的效率低，尤其是在調整管電壓落差偏大時，所以我們優先選擇開關型穩壓器。那么旁路開關管在飽和導通時，因?yàn)槠鋬?nèi)阻很小，其與平波電容之間無任何阻隔，所以開通時瞬態電流極大，可能損壞開關管。因此，需要對該電流進行抑制。

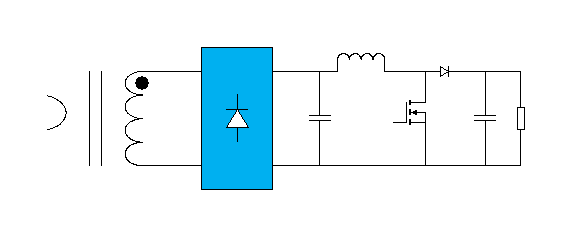

圖13 副邊穩壓電路
如圖13副邊穩壓電路所示，在旁路開關管與平波電容之間增加一個電感，因電感電流不能突變，所以開關管電流得到抑制。
到此，我們得到一個boost開關電源拓?fù)?，如圖14副邊穩壓電路所示。理所應當?shù)兀瑸樗渖峡刂破骱?，即得到了所需的穩壓電路。

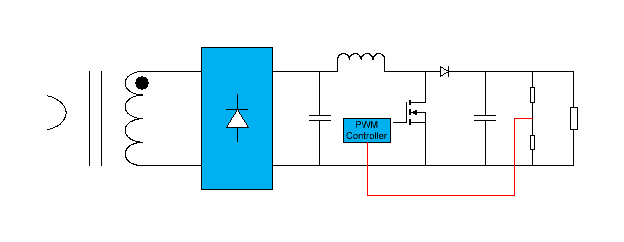

圖14 副邊穩壓電路
產品簡介
基于以上闡述的原理，青銅劍技術推出高壓隔離電流源QTJCSP100，及配套的磁環取能壓接式IGBT驅動器1QP0635V45-Q成套解決方案，并通過了一系列的EMC與可靠性實驗。

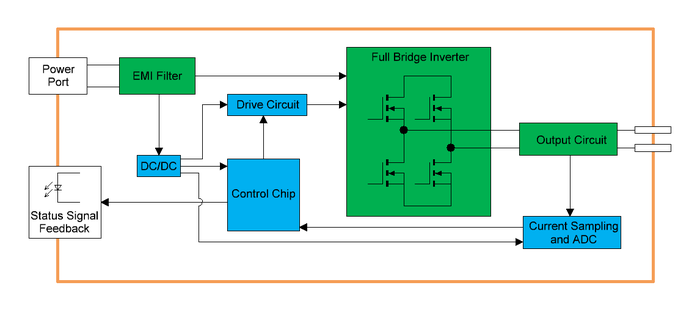

圖15 高壓隔離電流源QTJCSP100原理框圖
高壓隔離電流源QTJCSP100在額定電壓48V輸入時，輸入功率最高可達100W，最多可同時為14個驅動器供電，提供其驅動所需功率。
QTJCSP100電流源具有以下功能與特點：
1. 寬范圍輸入48±25V
2. 電源軟啟動功能
3. 輸入過流保護功能
4. 輸入欠壓與過壓保護功能
5. 輸出過流保護功能
6. 輸出斷線警告功能
7. 故障分類反饋
1QP0635V45-Q是一款專門針對4500V電壓等級的壓接式封裝IGBT/IEGT模塊（例如ABB，東芝，中車）開發的磁環取能式即插即用型驅動器。

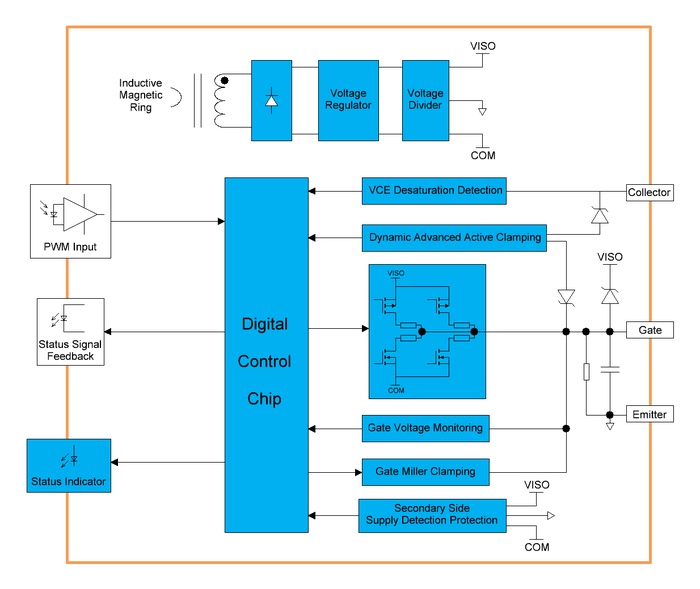

圖16 副邊驅動器1QP0635V45-Q原理框圖
1QP0635V45-Q驅動器具有以下功能與特點：
1. 門極驅動電壓可調
2. 分級開通與關斷功能
3. 門極米勒鉗位功能
4. 門極欠壓與短路保護功能
5. 短路退飽和保護與軟關斷功能
6. 動態高級有源鉗位功能
7. 故障分類反饋

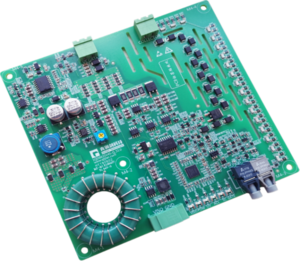

圖17 磁環取能式驅動器1QP0635V45-Q實物圖
