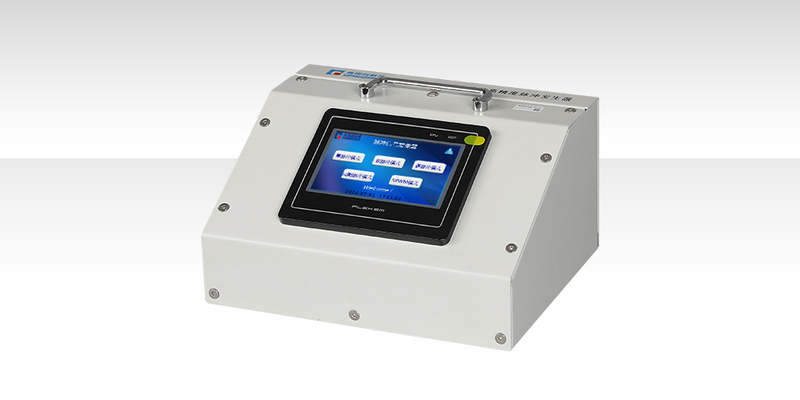

近日，青銅劍技術推出第二代多功能脈沖信號發生器（PSG-06_V2.0）。該設備主要用于IGBT、MOSFET 等功率器件及其驅動器的測試系統，具有脈沖精度高、脈沖模式多樣、接口類型豐富、使用便捷等特點，能為產品測試研發提供極大的便利性，是IGBT研究、IGBT驅動及其他電源類產品開發做前期設計驗證的理想工具，同時也可用于IGBT功率模組的測試系統，服務于產線。

PSG-06_V2.0可以工作在單、雙、多脈沖模式、連續周期脈沖模式和SPWM模式，精準模擬控制器下發到IGBT驅動器的開關信號。在各類功率變換器產品的開發階段，因為脈沖信號發生器的存在，可以將開發任務中的功率部分與控制部分的工作分離開，由各自的工程師并行獨立設計，使功率部分電路設計能夠盡早得到驗證，避免因設計改版耽誤項目進度，從而縮短整個項目開發周期。而在產品生產階段，配合測試系統的其他部件，則可用于IGBT功率模組電路部件的測試檢驗。

脈沖模式多樣

PSG-06_V2.0在脈沖模式下可進行單脈沖、雙脈沖或多脈沖測試，在連續周期脈沖模式下可以進行周期及占空比可調的連續周期脈沖測試，在SPWM模式下采用開環控制方式可以模擬單相、三相逆變控制器的PWM信號輸出用于IGBT功率模組的測試。

另外，在雙脈沖測試界面設置有“長高端口”，可用于上下管的直通測試，也可以在三電平或更多電平的IGBT模塊內外管的雙脈沖測試時，為某一管提供常開控制信號，為測試提供了極大的便利。

接口功能齊全

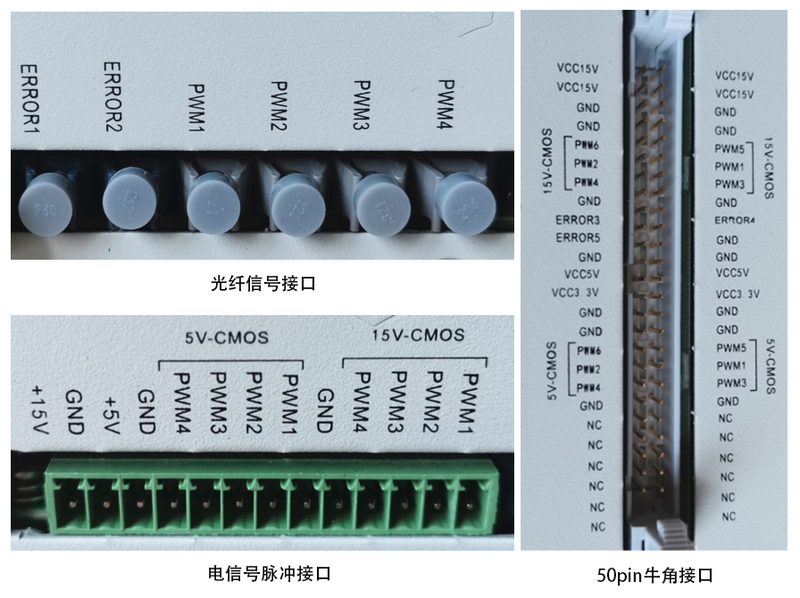

PSG-06_V2.0脈沖信號發生器的脈沖設置步長最小為0.1us，脈沖精度達±10ns，無需示波器調校即可直接按需求輸出。多種脈沖模式可選，脈沖寬度、間隔時間、脈沖周期均隨意設置，脈沖發生通道可選擇從PWM1~PWM6任一端口輸出信號。脈沖輸出電平具有5V和15V兩種端口，可根據需求進行選擇對應的PWM端口，解決了因IGBT驅動器輸入電平不同而無法兼容的應用問題。

PSG-06_V2.0擁有15V、5V、3.3V電源輸出端口和六個光纖接口。其中15V電源輸出為IGBT驅動器提供直流電源，光纖接口包含兩個故障信號輸入和四個PWM信號輸出。

觸屏操作便捷

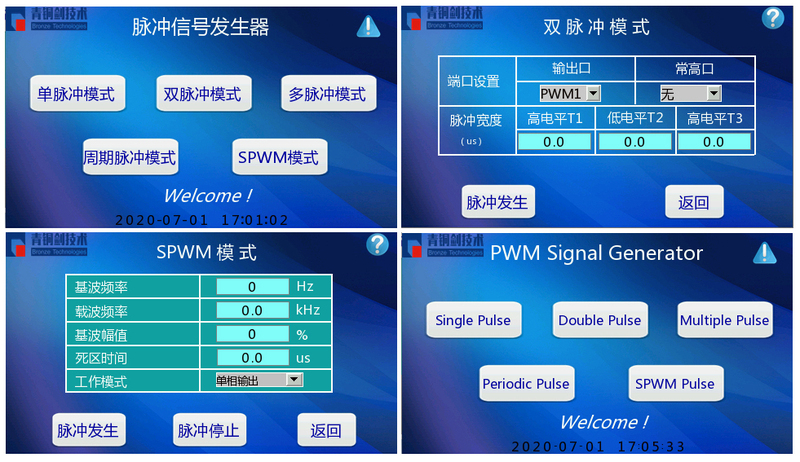

PSG-06_V2.0采用4.3寸真彩色液晶觸摸屏，人機界面簡潔友好。便攜式設計，方便移動，操作簡單，方便工程師快速上手。相比第一代產品，第二代脈沖信號發生器顯示界面得到了優化，看起來更加美觀；同時增加了基礎功能設置按鈕和幫助功能按鈕，使用更加便利；也增加了中英文切換功能，滿足國內外用戶的使用需求。

青銅劍技術深耕IGBT驅動領域十余年，積累了豐富的驅動設計和測試經驗。在脈沖信號發生器研發方面具有得天獨厚的技術優勢，產品一經推出就受到行業客戶的認可及追捧。目前青銅劍脈沖信號發生器在國內外銷售火爆，為全球客戶提供方便快捷的IGBT、MOSFET和驅動器測試服務。如您對產品感興趣，可登陸青銅劍網站了解詳情。
